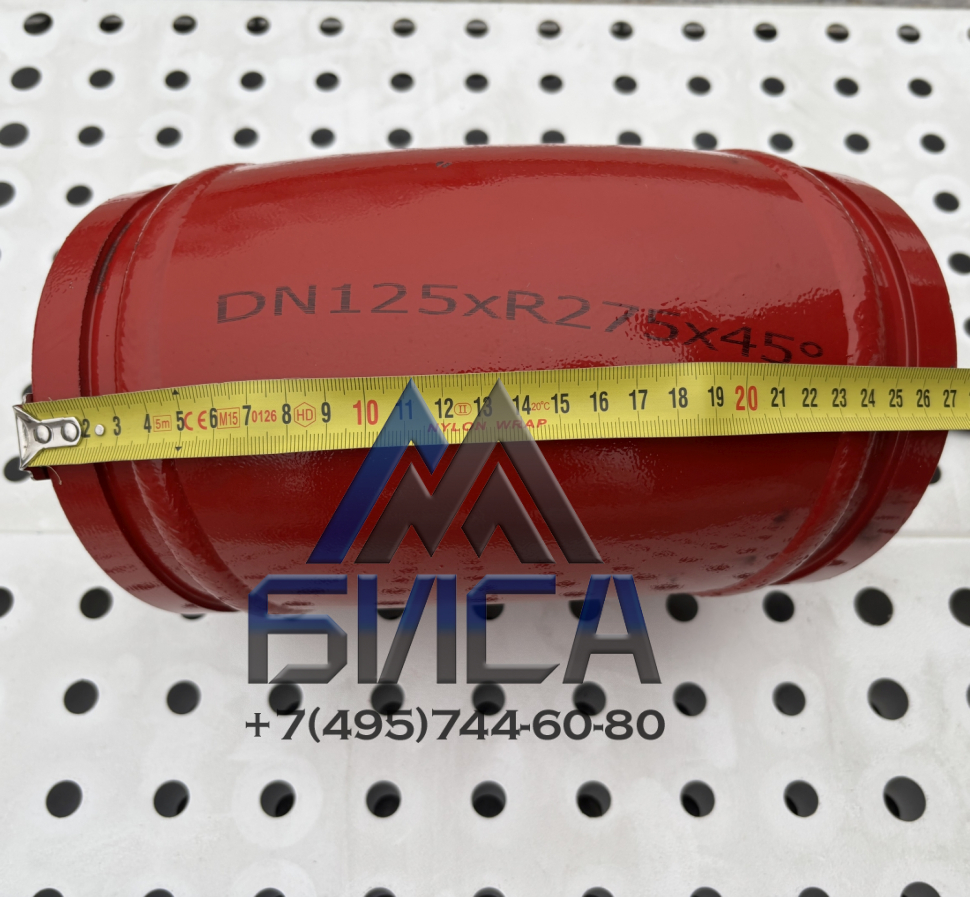

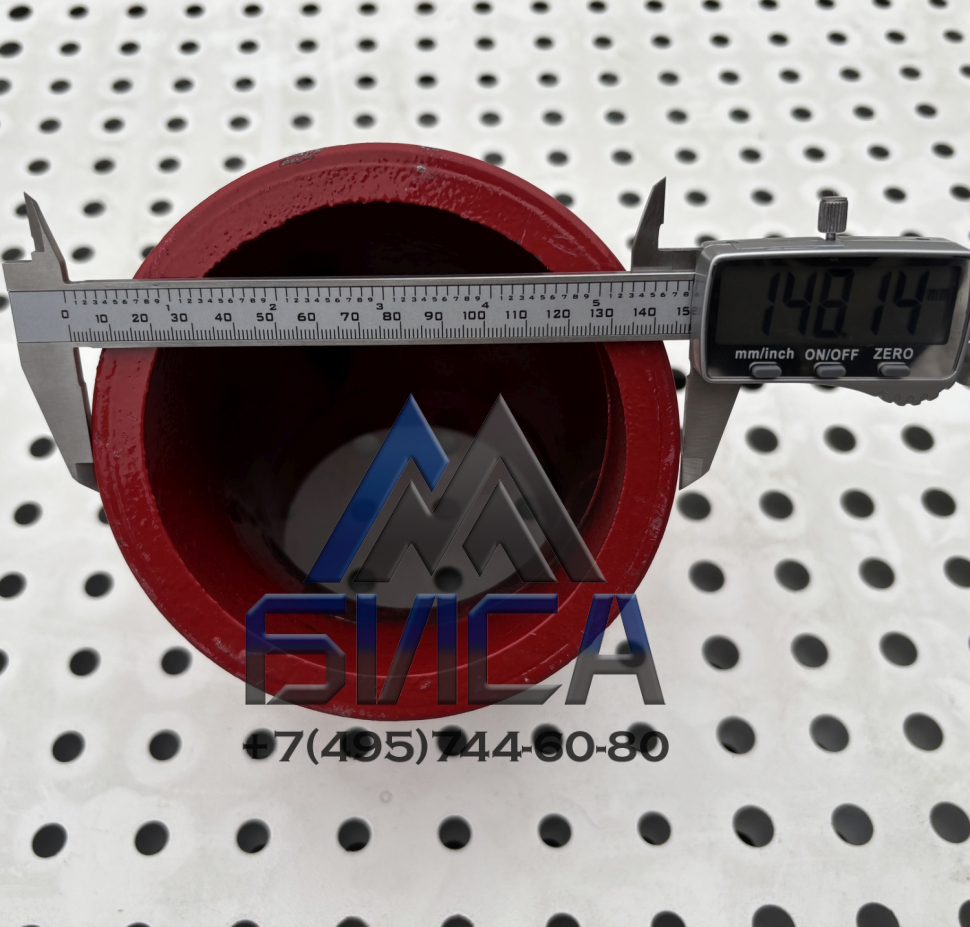

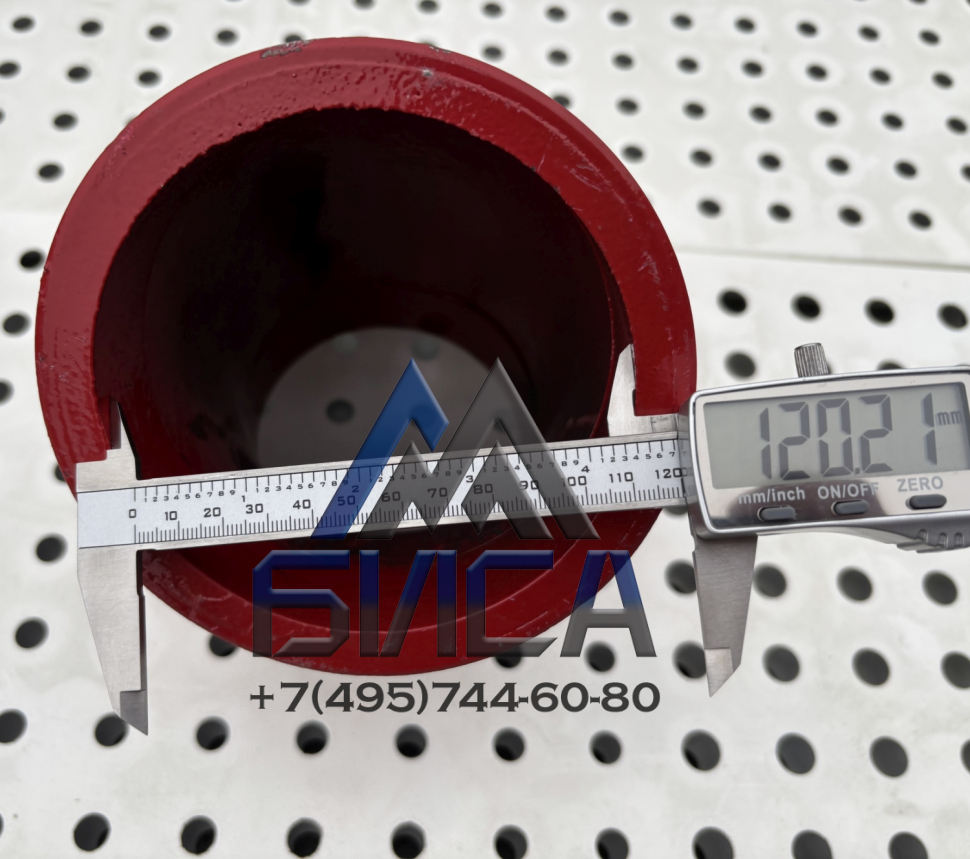

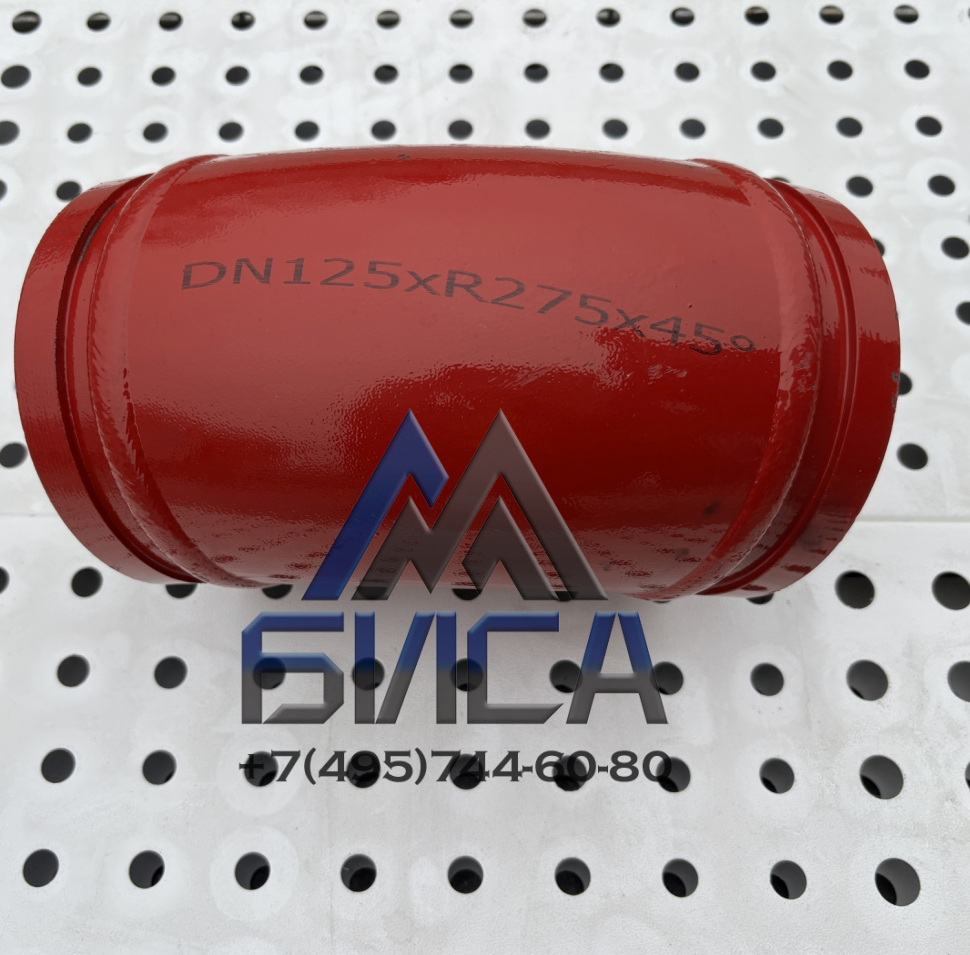

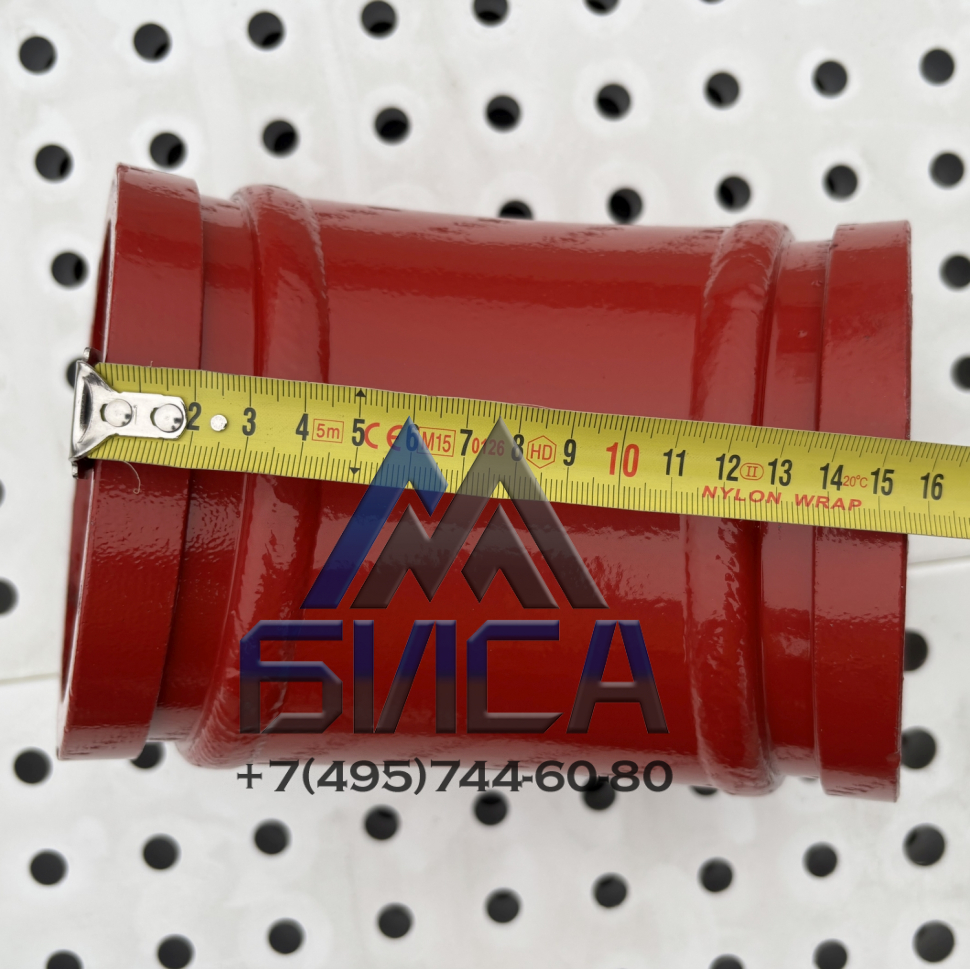

Колено бетоновода двухслойное DN 125 R275 45° SK 148

Двухслойное поворотное колено бетоновода 45° для системы подачи бетона

Двухслойное колено бетоновода с углом поворота 45 градусов для плавного изменения направления бетонной трассы. Инновационная двухслойная конструкция обеспечивает повышенную износостойкость и значительно увеличивает срок службы элемента. Совместимо с системами стандарта SK 148.

Технические характеристики

• Диаметр: DN 125
• Угол поворота: 45°
• Радиус изгиба: R275
• Стандарт соединения: SK 148
• Конструкция: двухслойная
• Материал наружного слоя: высокопрочная сталь
• Материал внутреннего слоя: износостойкий сплав
• Температура эксплуатации: -30°C до +100°C
• PUTZMEISTER №: 224034001, 057596004
• KCP №: 000250045

Конструктивные особенности

• Усиленная двухслойная стенка для максимальной долговечности
• Оптимальный радиус изгиба R275 для минимального сопротивления потоку
• Внутренний слой из специального износостойкого материала
• Фланцевое соединение стандарта SK 148 для быстрого монтажа
• Плавный угол 45° для снижения гидравлических потерь
• Прецизионная обработка внутренней поверхности

Функциональное назначение

• Плавное изменение направления бетонной трассы под углом 45°
• Снижение турбулентности и сопротивления в системе
• Защита трубопровода от абразивного износа в зоне поворота
• Обеспечение равномерного потока бетонной смеси
• Создание сложных конфигураций бетоновода с минимальными потерями давления

Преимущества двухслойной конструкции

• Срок службы в 2-3 раза выше, чем у стандартных колен
• Высокая стойкость к абразивному воздействию бетонной смеси
• Внутренний слой принимает на себя основной износ, защищая конструкцию
• Снижение частоты замен и затрат на обслуживание
• Надежность в условиях интенсивной эксплуатации

Область применения

• Бетононасосы и системы подачи бетона стандарта SK 148
• Стационарные и мобильные бетонные трассы диаметром 125 мм
• Участки с плавным изменением направления потока
• Промышленное строительство с большими объемами бетонных работ
• Объекты, где требуется минимальное сопротивление в системе

Монтаж и эксплуатация

• Установка в разрыв бетонной трассы в месте необходимого поворота
• Соединение с помощью стандартных замков SK 148
• Контроль направления потока согласно маркировке на колене
• Проверка герметичности соединения после монтажа
• Очистка от остатков бетона после завершения работ

Техническое обслуживание

• Регулярный визуальный осмотр на предмет механических повреждений
• Контроль толщины внутреннего слоя (при возможности)
• Очистка фланцевых поверхностей перед повторным использованием
• Проверка состояния уплотнений в местах соединений
• Замена при критическом износе внутреннего защитного слоя

Совместимость

• Бетононасосы и бетоноводы, использующие стандарт SK 148
• Трубопроводы и арматура диаметром DN 125
• Стандартные уплотнения и замки для SK 148

Комплектация

• Колено бетоновода двухслойное DN 125 R275 45°
• Паспорт изделия с гарантийными обязательствами

Экономическая эффективность

Использование двухслойного колена с увеличенным ресурсом позволяет значительно сократить расходы на часто заменяемые элементы, уменьшить простой оборудования и повысить общую надежность системы подачи бетона.
