Колено второе разгонное DN175-150 ZX230-ZX200 Zoomlion
Второе разгонное колено DN175-150 ZX230-ZX200 Zoomlion 001693302B0509000 / 0167571B0001

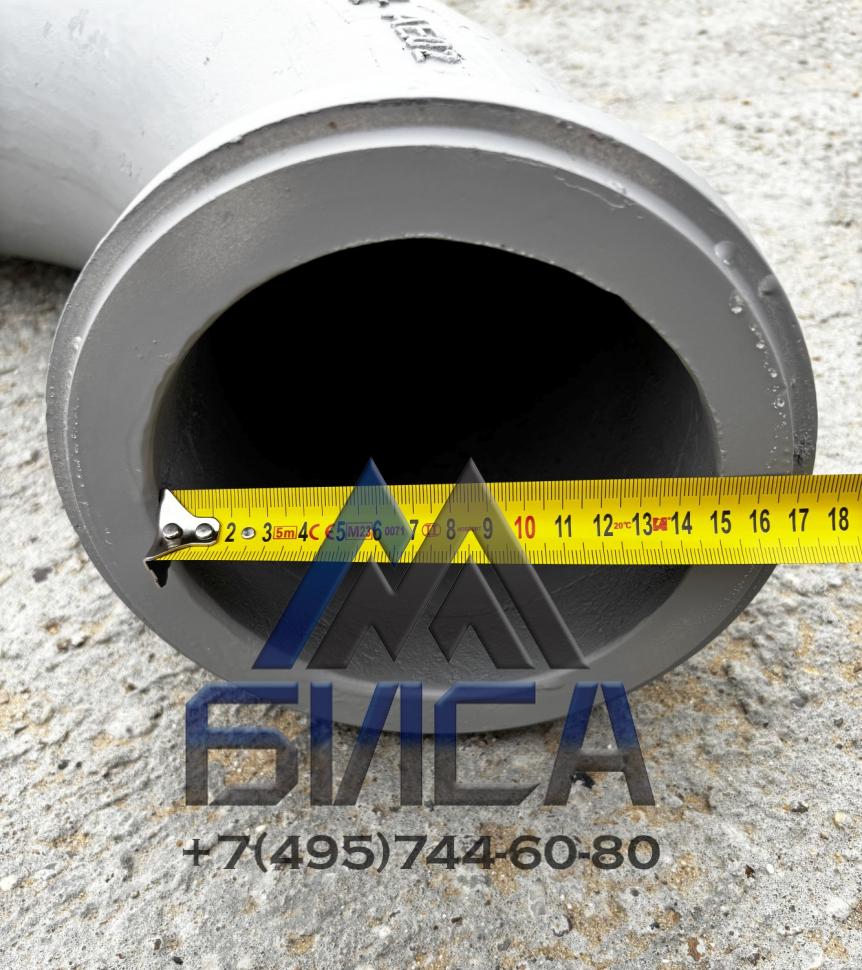

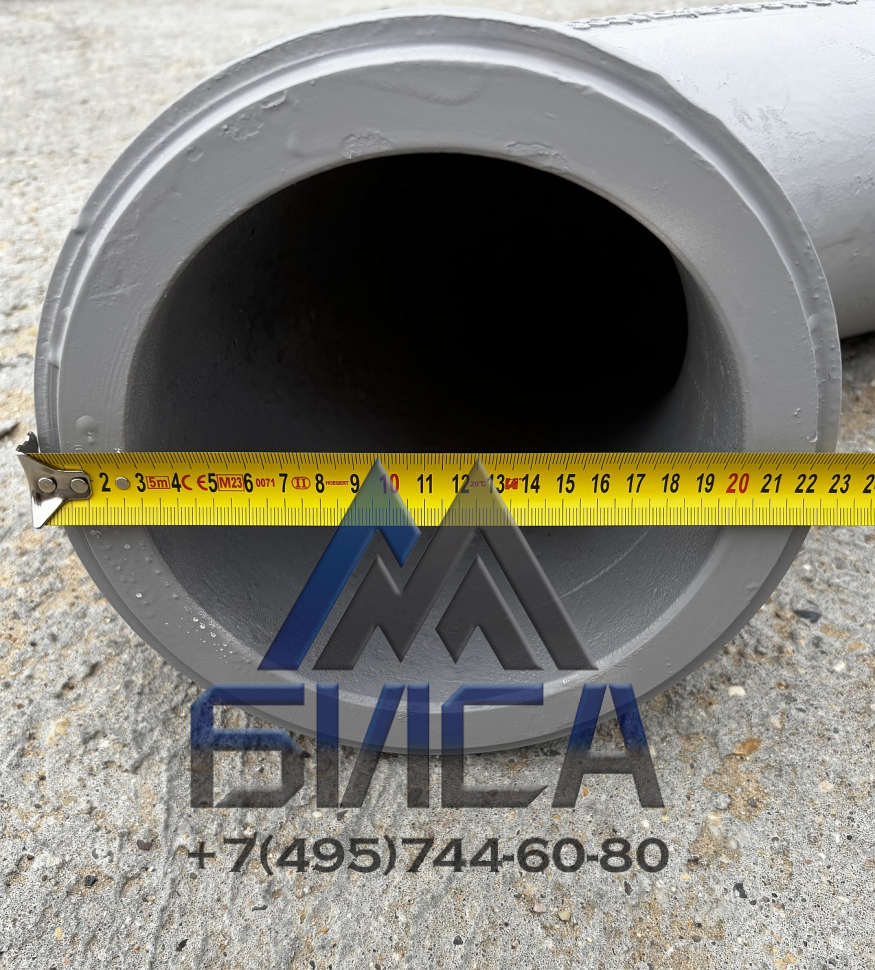

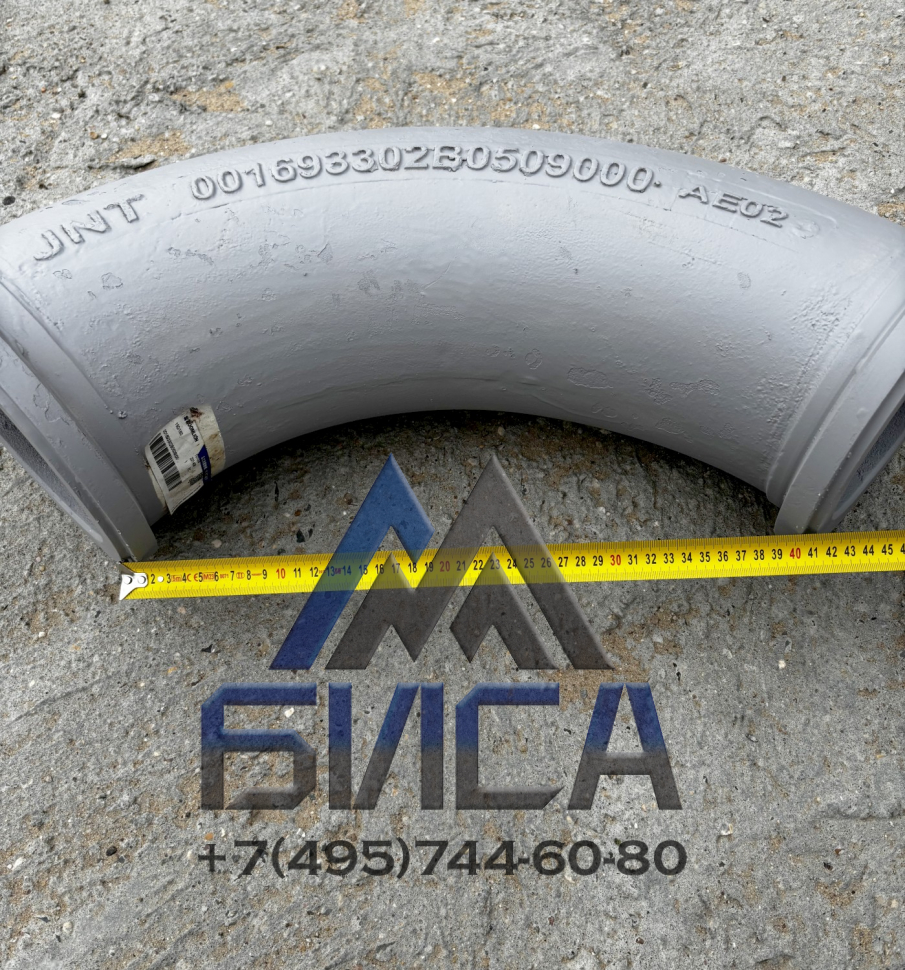

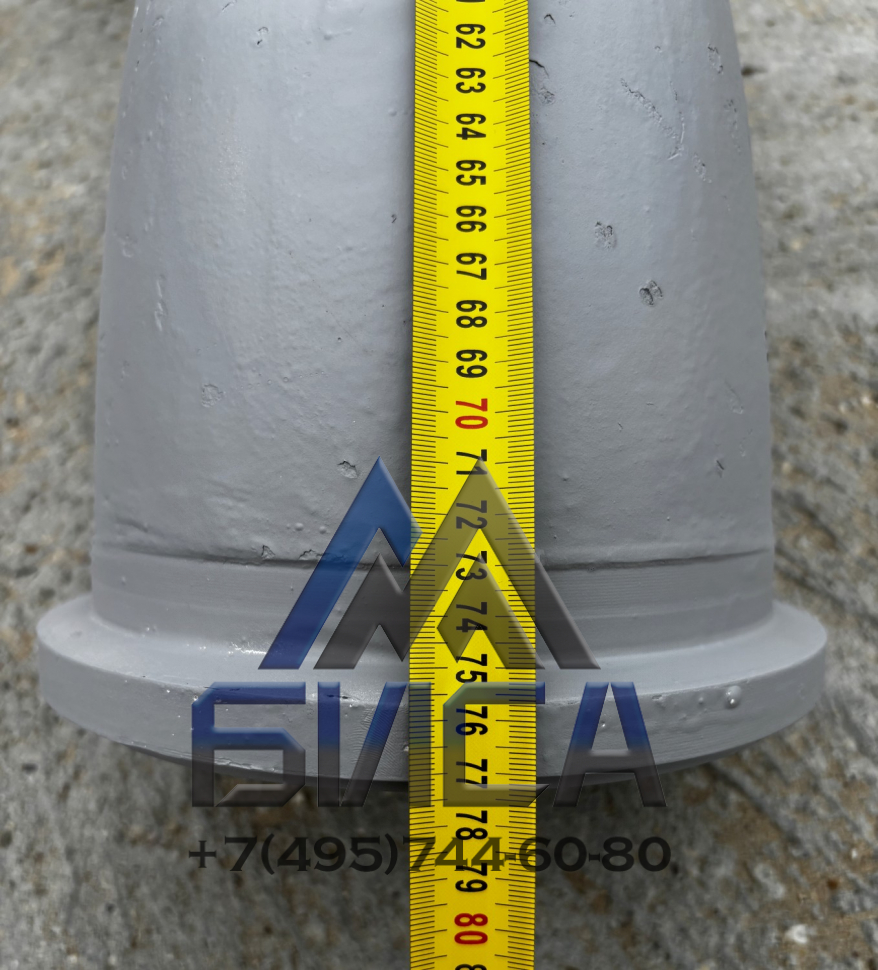

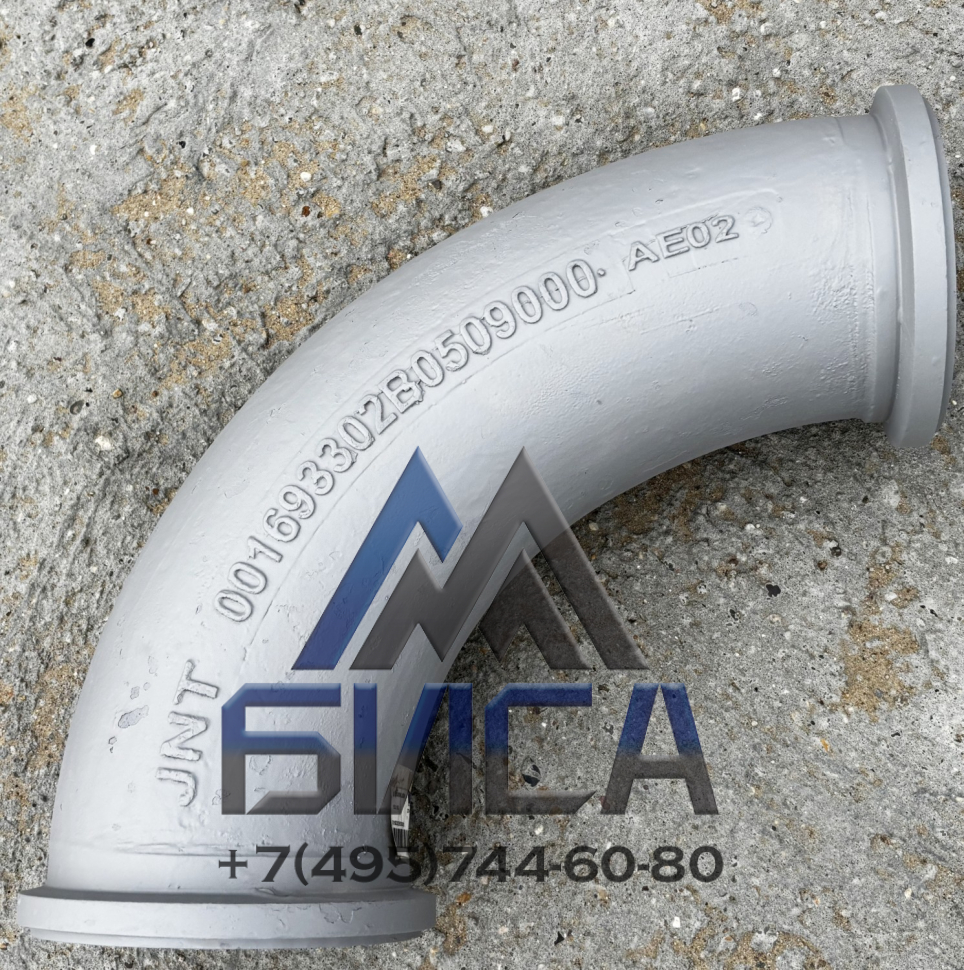

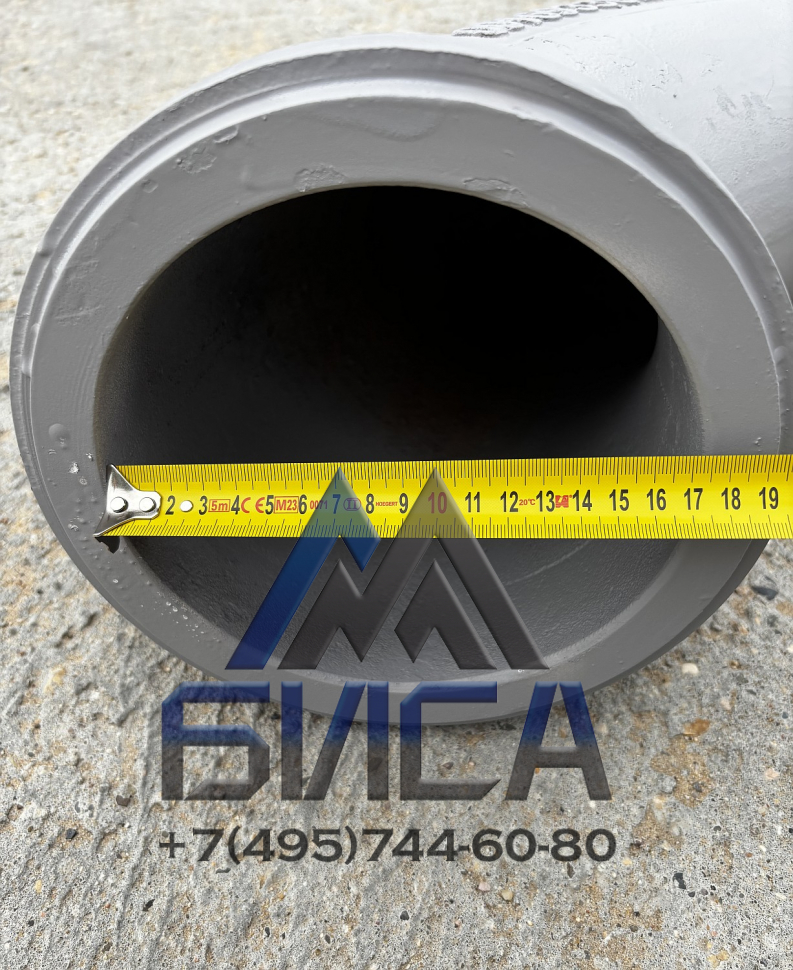

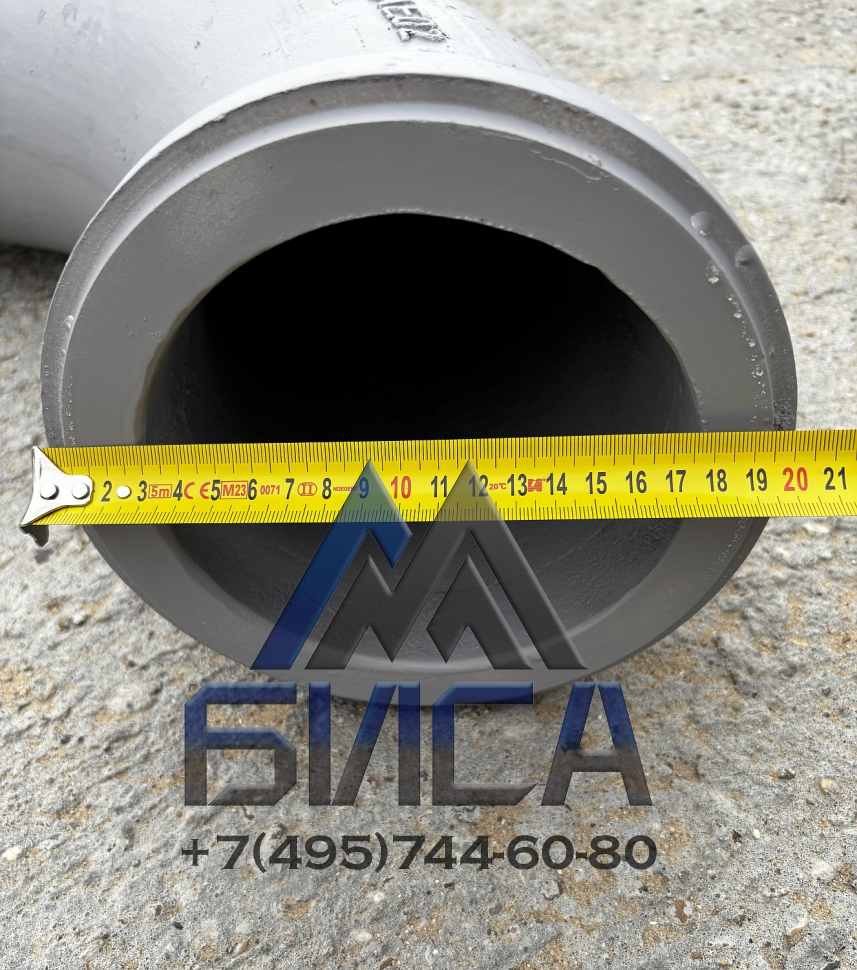

Второе разгонное колено ZX230‑ZX200 — это ответственный высоконагруженный элемент бетоновода автобетононасоса Zoomlion. Изделие устанавливается после откидного (первого) колена и служит для перехода с большего диаметра ZX230 (DN175) на основной рабочий DN150 ZX200, одновременно изменяя направление потока бетонной смеси. Изготавливается методом литья из сверхпрочного аустенитного сплава CR28, что обеспечивает максимальную износостойкость и стабильную геометрию при перекачке высокоабразивных бетонных смесей.
Основные каталожные номера и позиция в системе
- Производитель / Бренд: Zoomlion (Китай).
- Стандарт / тип фланцев: ZX230 (DN175) — ZX200 (DN150).
- Оригинальный OEM‑номер: 001693302B0509000.
- Альтернативный OEM‑номер (кросс‑код): 0167571B0001.
- Тип: второе разгонное колено (переходник с изменением диаметра и направления).
- Позиция в трассе: устанавливается после первого (откидного) колена и перед разгонной трубой DN150‑DN125.
Назначение и принцип работы
Второе разгонное колено является ключевым элементом в начальной части бетоноводной трассы автобетононасоса. Оно устанавливается сразу за первым (откидным) коленом, которое крепится к загрузочному бункеру. Поскольку сразу после бункера бетоновод имеет максимальный диаметр (ZX230, DN175) для снижения давления, то перед подачей смеси в основную магистраль его необходимо перевести на меньший диаметр ZX200 (DN150). Второе колено решает сразу две задачи: изменяет направление потока (обычно на 90 градусов) и плавно сужает сечение с DN175 до DN150. Благодаря этому достигается стабильное, без рывков давление в системе и предотвращается преждевременный износ последующих секций бетоновода.
