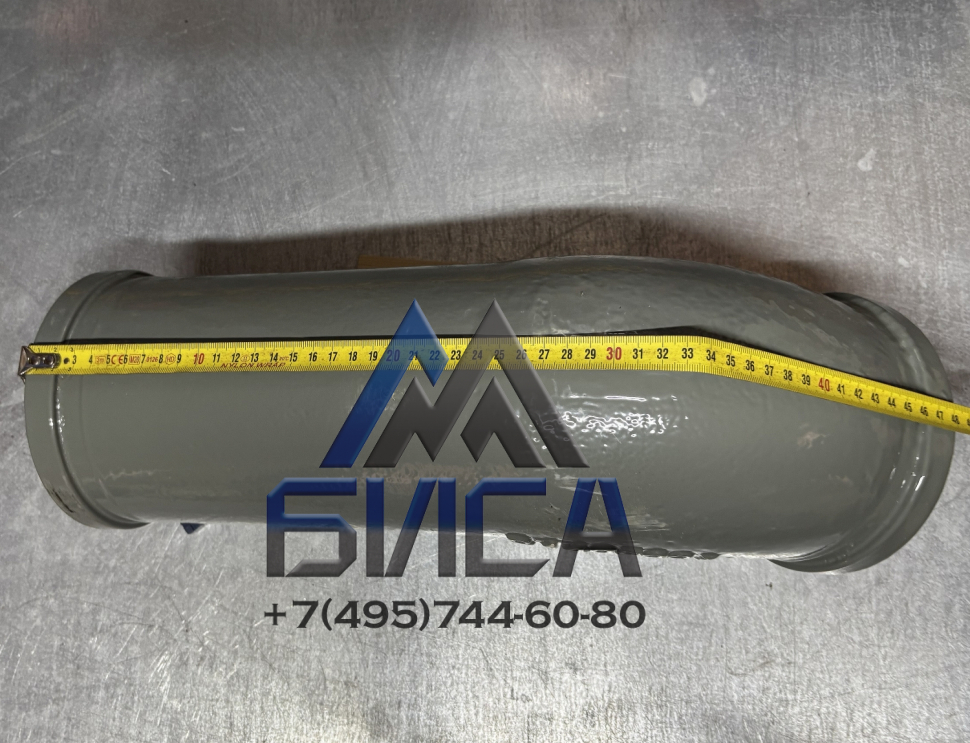

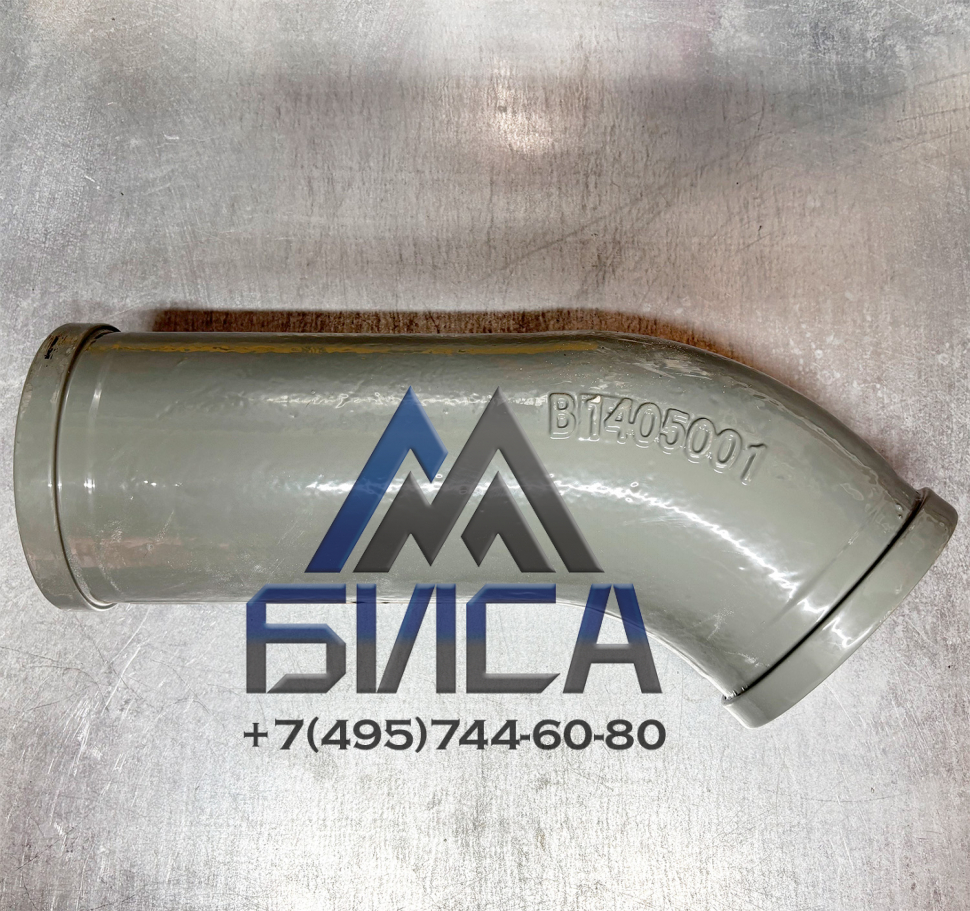

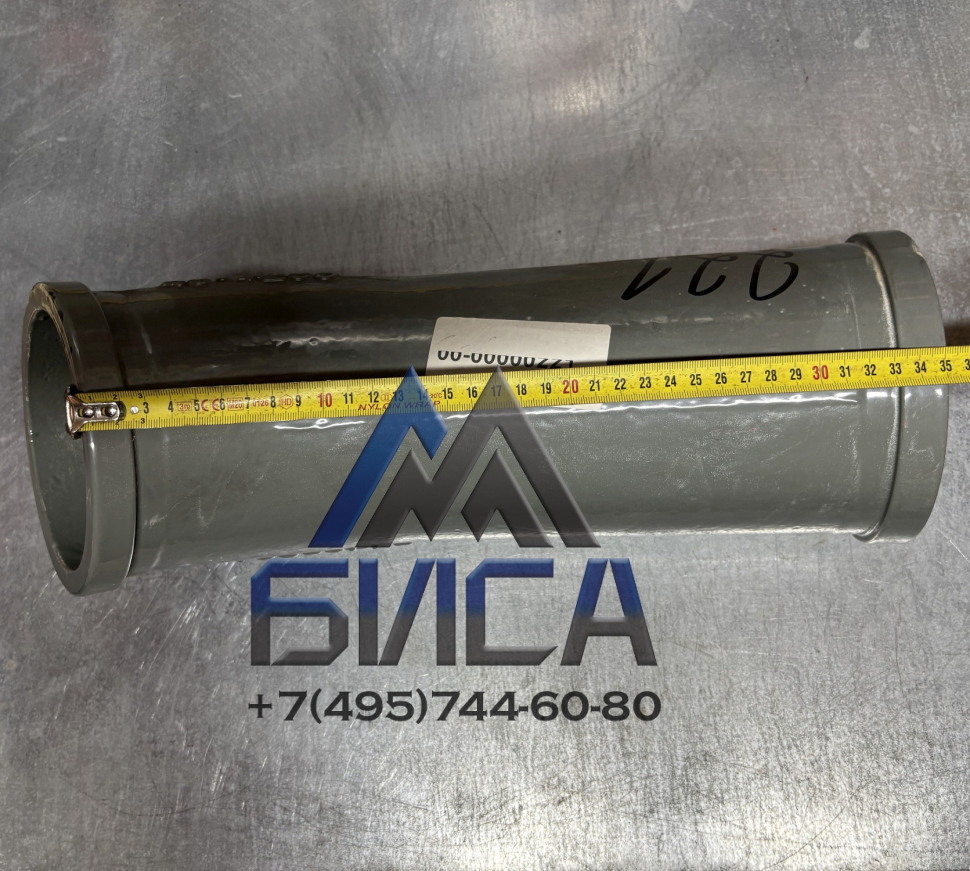

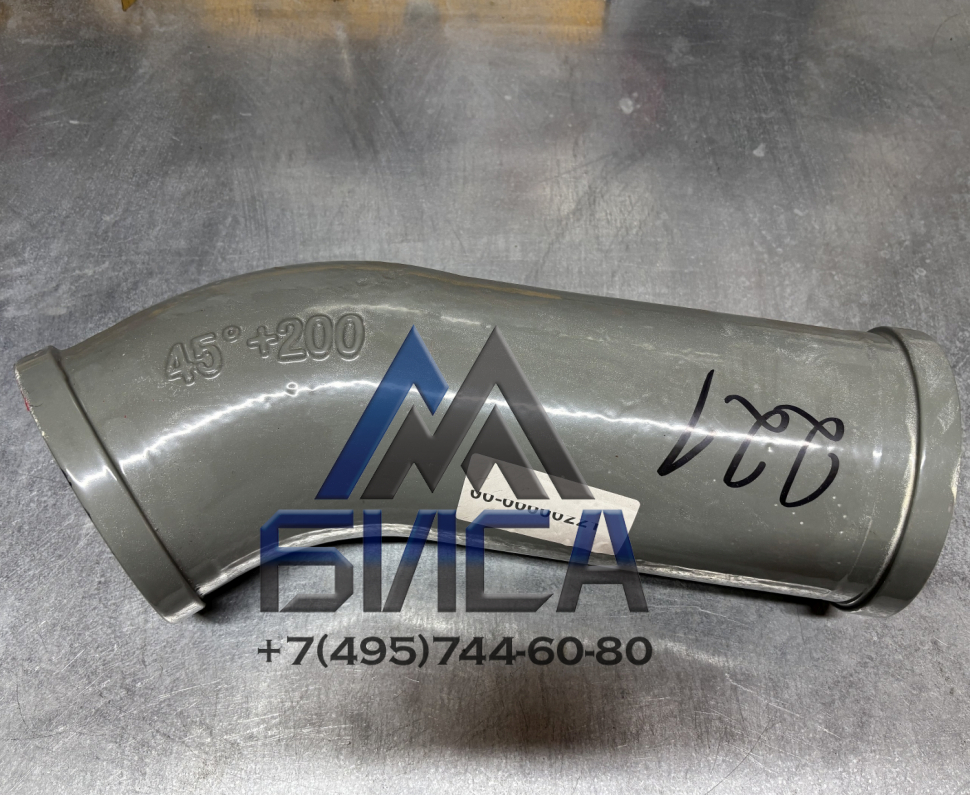

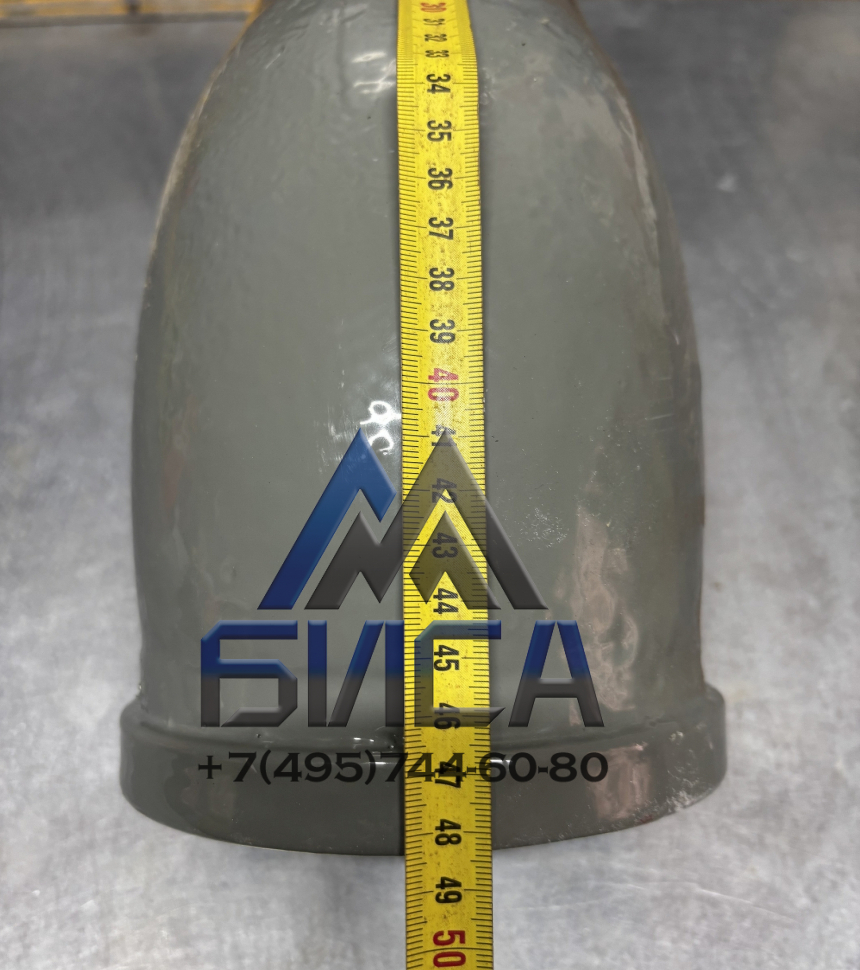

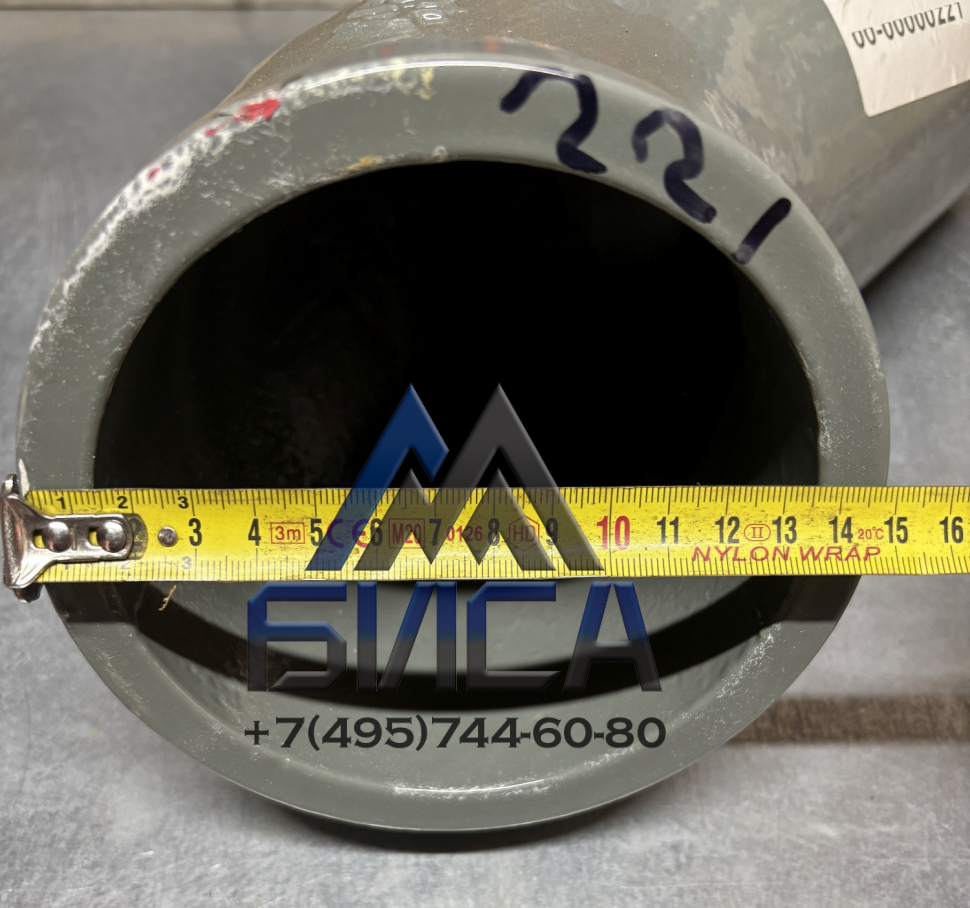

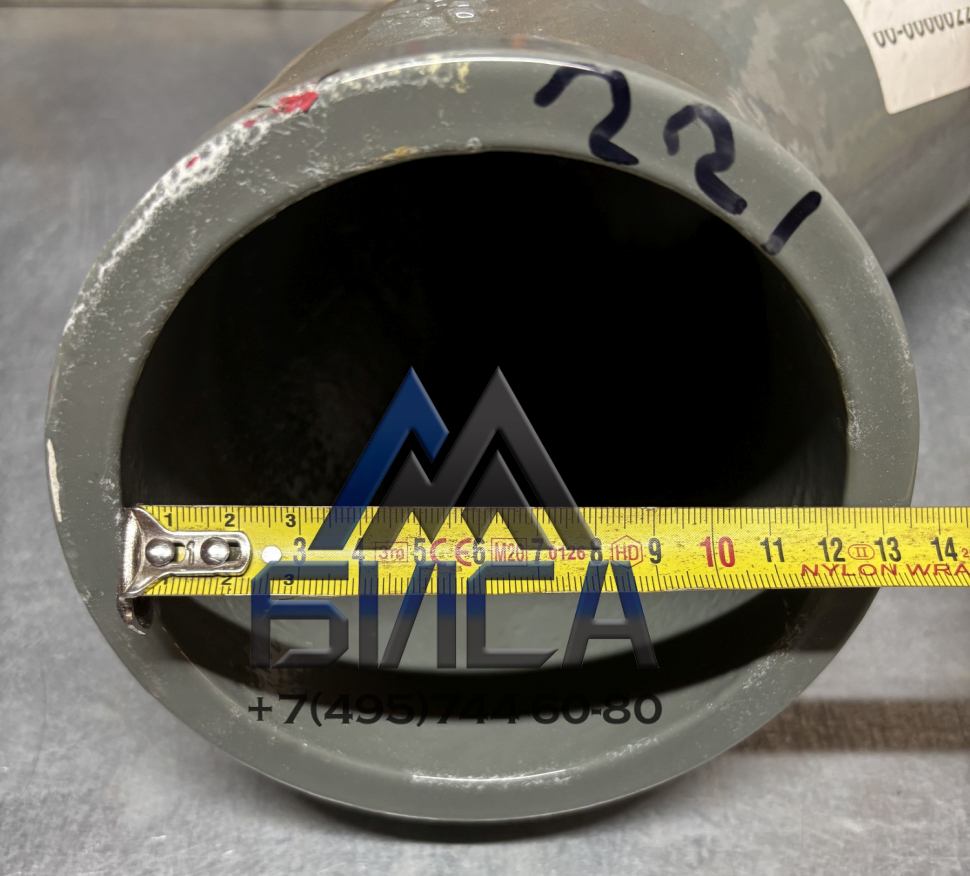

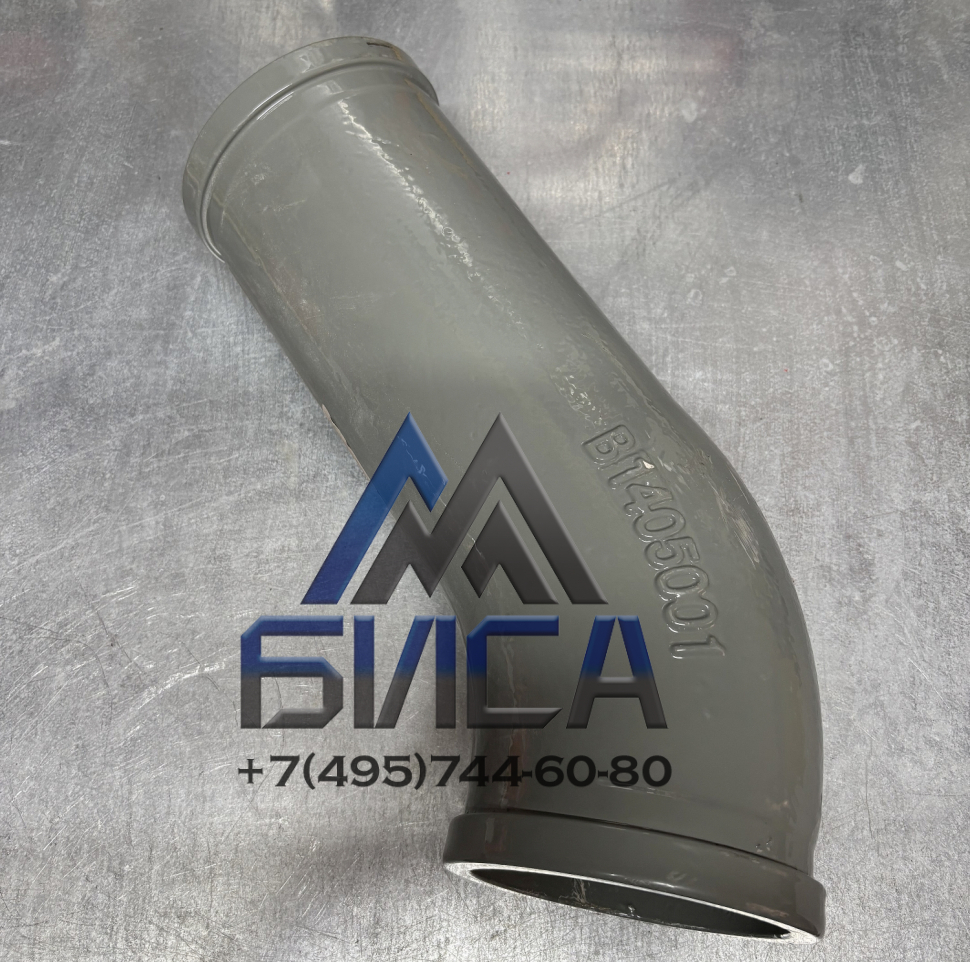

Колено бетоновода DN125 R275 45° + 200 SK 148 PUTZMEISTER

Колено DN125 R275 45° +200 SK148 PUTZMEISTER 427190

Оригинальное колено (отвод) для бетоновода под углом 45 градусов с интегрированным удлинителем (+200 мм) для техники PUTZMEISTER. Изготовлено в системе быстросъемных замков SK148. Предназначено для изменения направления бетонопровода с минимальными потерями давления.

Ключевые особенности:

• Комбинированная конструкция: Колено 45° с приваренным прямым удлинителем длиной 200 мм.
• Оптимальная геометрия: Радиус R275 мм обеспечивает плавный поворот потока бетона, снижая сопротивление и износ.
• Быстросъемное соединение: Оснащено фланцами системы SK148 для быстрого и надежного монтажа в линию.
• Повышенная износостойкость: Изготовлено из качественной стали, устойчивой к абразивному воздействию.
• Универсальность: Позволяет не только изменить направление, но и удлинить трассу бетоновода на 200 мм.

Технические характеристики:

• Производитель техники: PUTZMEISTER
• Оригинальный артикул: 427190
• Тип изделия: Колено бетоновода с удлинителем
• Стандарт фланца: SK148
• Номинальный диаметр (DN): 125 мм
• Радиус изгиба (R): 275 мм
• Угол изгиба: 45 градусов
• Длина удлинителя: +200 мм (к длине стандартного колена)
• Общая длина: Длина стандартного колена 45° R275 + 200 мм
• Тип соединения: Быстроразъемный фланец SK148 (совместим с другими элементами этой системы)
• Назначение: Для монтажа в бетоноводную линию бетононасосов Putzmeister

Применение:

Колено предназначено для использования в трубопроводных системах (бетоноводах) бетононасосной техники PUTZMEISTER с диаметром DN125. Комбинация изгиба и удлинения позволяет гибко настраивать конфигурацию стрелы или стационарной линии, обходя препятствия и достигая нужной точки укладки бетона. Используется как на автобетононасосах, так и на стационарных системах.

Преимущества конструкции с удлинителем:

• Экономия элементов: Заменяет собой два отдельных элемента (колено + короткая труба), сокращая количество стыков.
• Повышенная жесткость: Цельная конструкция более надежна, чем соединение двух отдельных деталей.
• Удобство монтажа: Упрощает сборку сложных конфигураций, особенно в стесненных условиях.

Монтаж и обслуживание:

• Перед установкой проверьте состояние уплотнительных колец в замках SK148 на колене и на присоединяемых элементах.
• Очистите контактные поверхности фланцев от остатков бетона и грязи.
• Соедините колено с соседними звеньями бетоновода, защелкнув механизм быстросъемных замков SK148.
• После работы промывайте линию, включая колена, чтобы предотвратить застывание остатков бетона внутри.
• Регулярно проверяйте равномерность внутреннего износа, особенно в зоне внешнего радиуса изгиба.

Важно:

• Данное колено совместимо только с элементами бетоновода, имеющими фланцы системы SK148 и диаметр DN125.
• Убедитесь, что ваша техника PUTZMEISTER использует именно эту систему замков.
• Для обеспечения герметичности используйте только исправные оригинальные уплотнения для замков SK148.
• При заказе для точной идентификации указывайте артикул 427190, систему SK148 и параметры: DN125, 45°, R275, +200мм.
