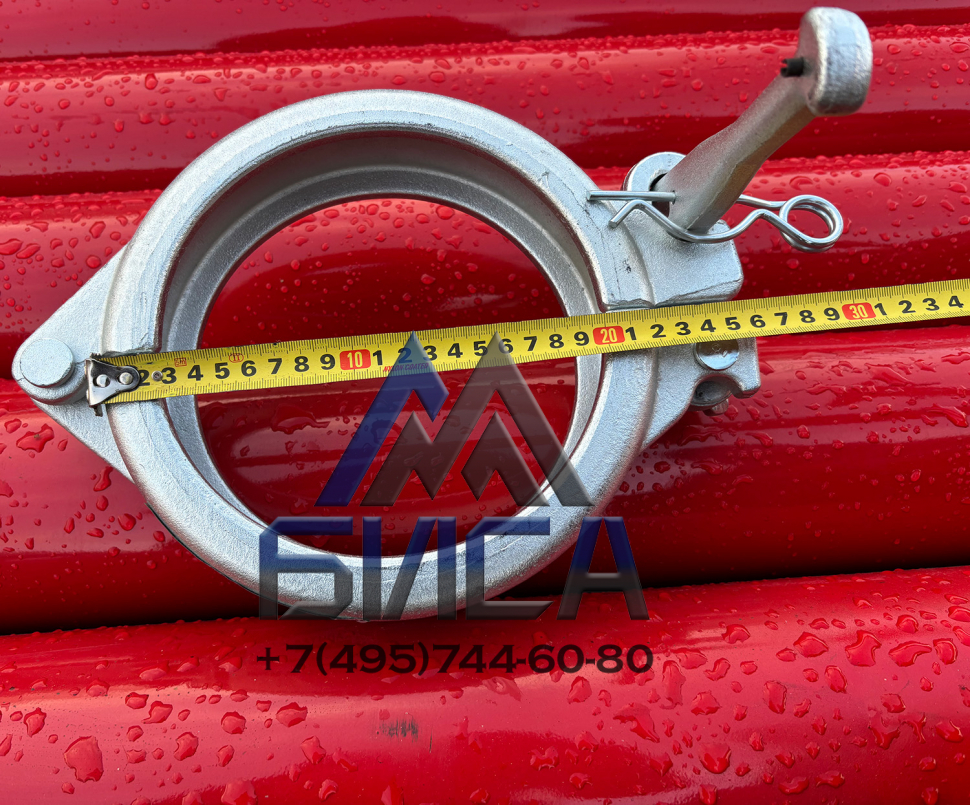

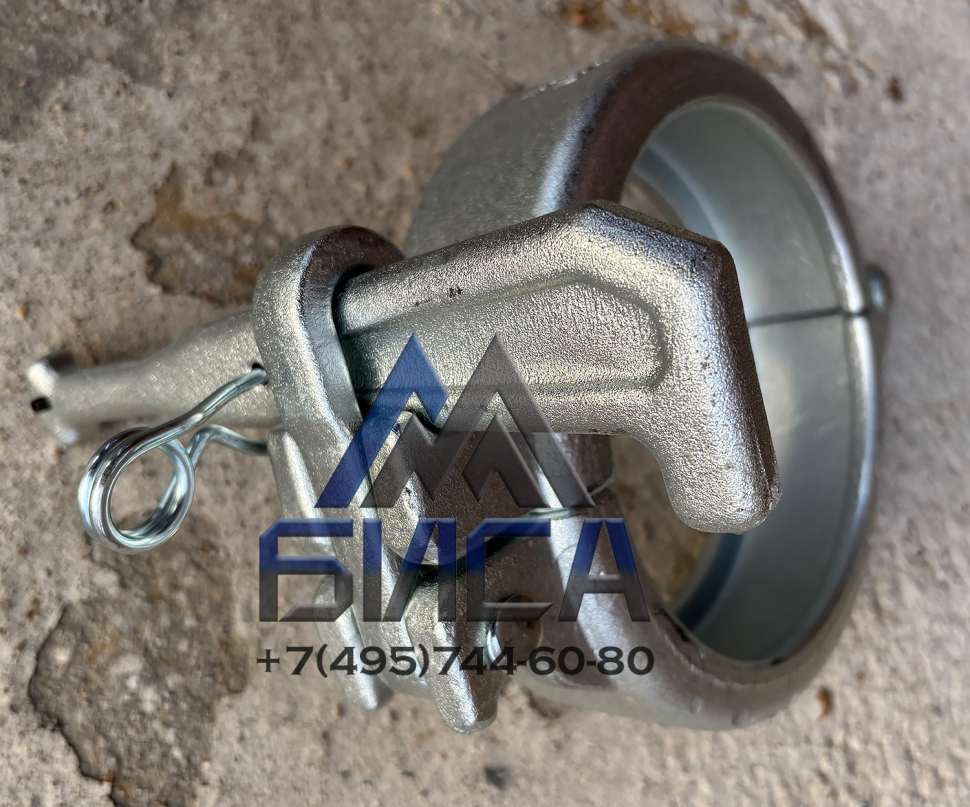

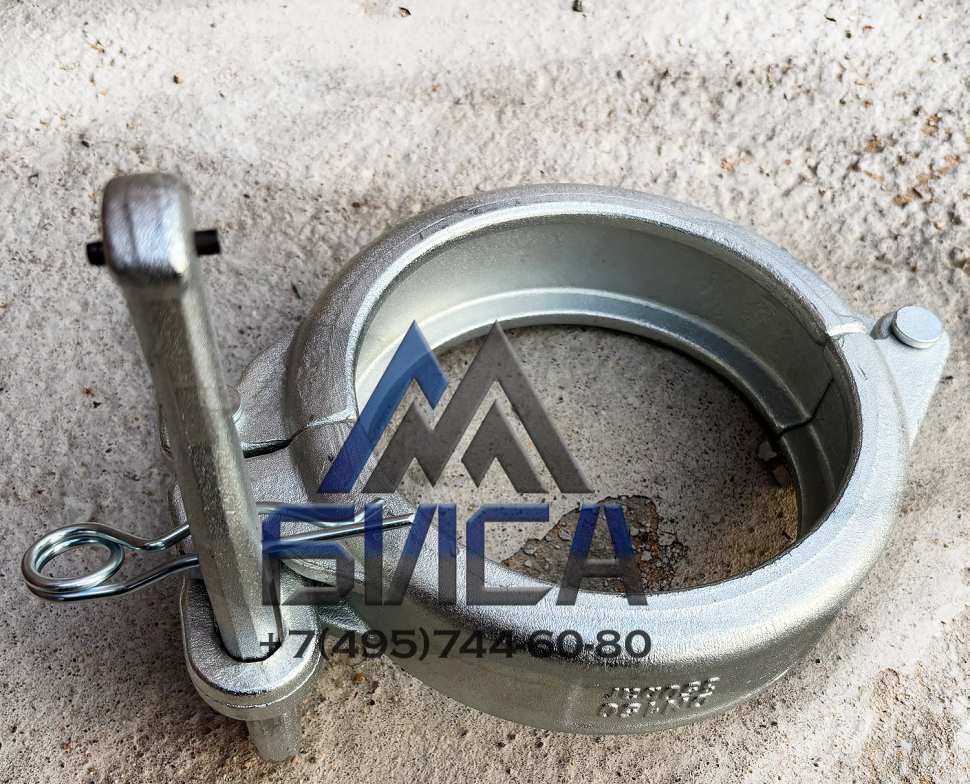

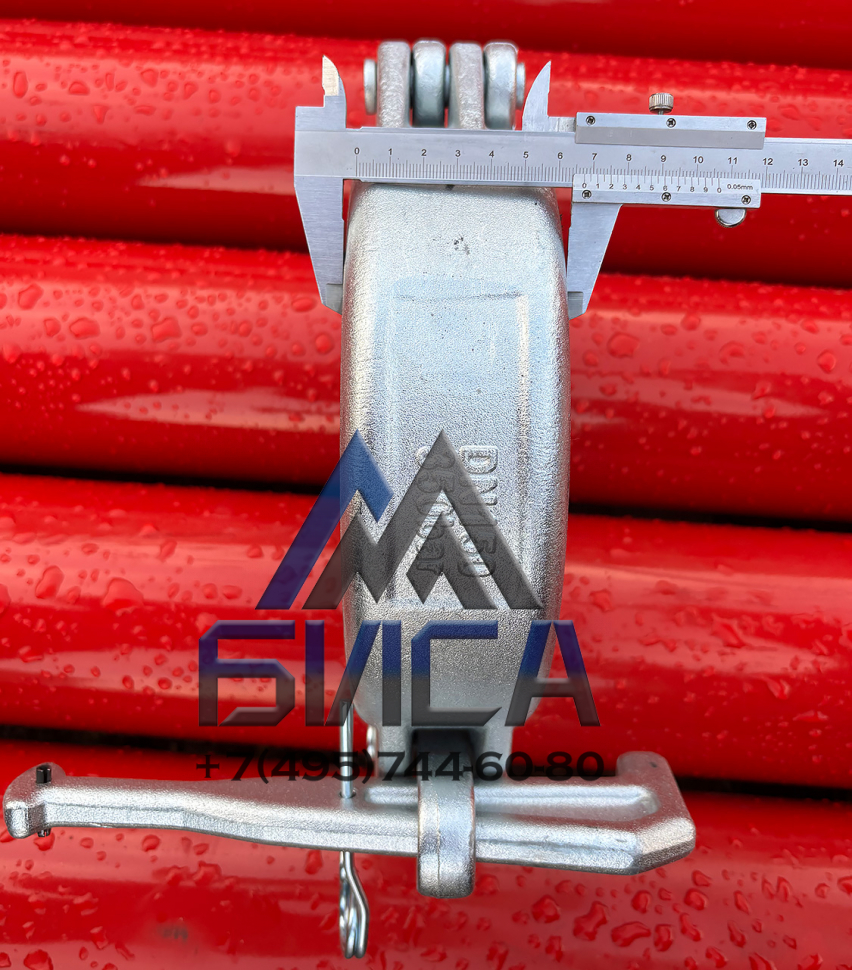

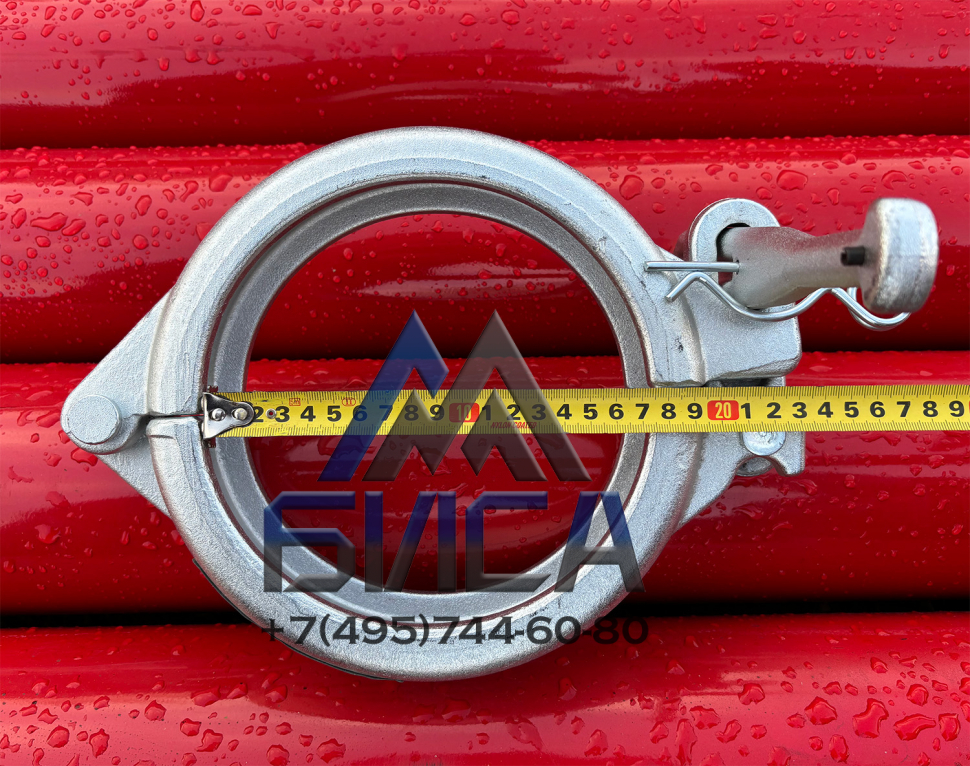

Замок бетоновода клиновой DN150 SCHWING

Замок бетоновода клиновой DN150, SCHWING, 10043559

Клиновой замок для быстрого и надежного соединения бетоноводов диаметром DN150. Используется в системах бетононасосов SCHWING. Механизм клинового типа обеспечивает мгновенную фиксацию и высокую герметичность соединения под давлением без необходимости использования болтов.

Технические характеристики

• Производитель: SCHWING
• Артикул: 10043559
• Диаметр: DN150
• Тип замка: клиновой (быстроразъемный)
• Материал: кованая сталь
• Покрытие: антикоррозионное
• Максимальное давление: до 350 бар
• Температура эксплуатации: -30°C до +100°C

Конструктивные особенности

• Клиновой механизм фиксации для мгновенного соединения
• Отсутствие болтов и гаек в конструкции
• Усиленные клинья из кованой стали
• Рычаг для быстрого зажатия и освобождения
• Предохранитель от случайного открытия
• Специальный профиль уплотнительной поверхности

Принцип работы и преимущества

• Соединение осуществляется путем задвигания замка и фиксации клиновым механизмом
• Время монтажа/демонтажа сокращено в несколько раз по сравнению с болтовыми аналогами
• Надежная фиксация даже при сильной вибрации
• Не требует дополнительных инструментов для работы
• Равномерное распределение нагрузки по периметру соединения
• Минимальное обслуживание

Область применения

• Бетононасосы SCHWING с диаметром бетоновода 150 мм
• Стационарные и мобильные бетонные трассы
• Участки, требующие частой сборки и разборки
• Промышленные системы подачи бетона

Монтаж и эксплуатация

• Установка между фланцами бетоноводов
• Закрытие рычага до полной фиксации клиньев
• Проверка защелкивания предохранителя
• Визуальный контроль положения клиньев
• Очистка клиновых поверхностей от загрязнений перед использованием

Техническое обслуживание

• Регулярная очистка от остатков бетона и абразивных частиц
• Проверка легкости хода клинового механизма
• Смазка трущихся поверхностей клиньев специальной смазкой
• Контроль состояния предохранительного механизма
• Замена при износе рабочих поверхностей клиньев

Меры безопасности

• Не использовать при поврежденных или изношенных клиньях
• Убедиться в срабатывании предохранителя перед подачей давления
• Не применять ударные инструменты для закрытия/открытия
• Работать только с чистыми уплотнительными поверхностями
• Не превышать указанное максимальное рабочее давление

Сравнение с болтовыми замками

• Скорость соединения: в 3-5 раз выше
• Требуемые инструменты: не требуются
• Риск потери крепежа: отсутствует
• Удобство работы в труднодоступных местах: значительно лучше

Срок службы

• Средний срок службы: 4-7 лет в зависимости от интенсивности использования
• Количество циклов открытия/закрытия: до 20 000
• Гарантийный срок: 12 месяцев
