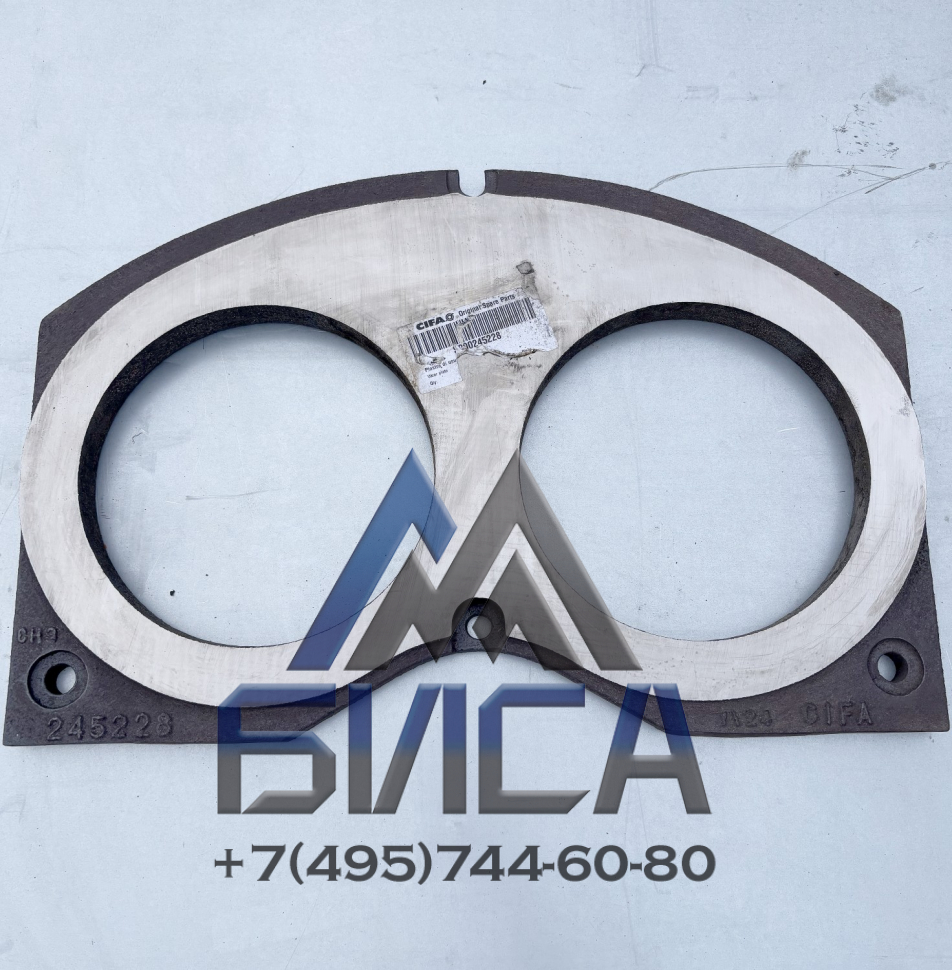

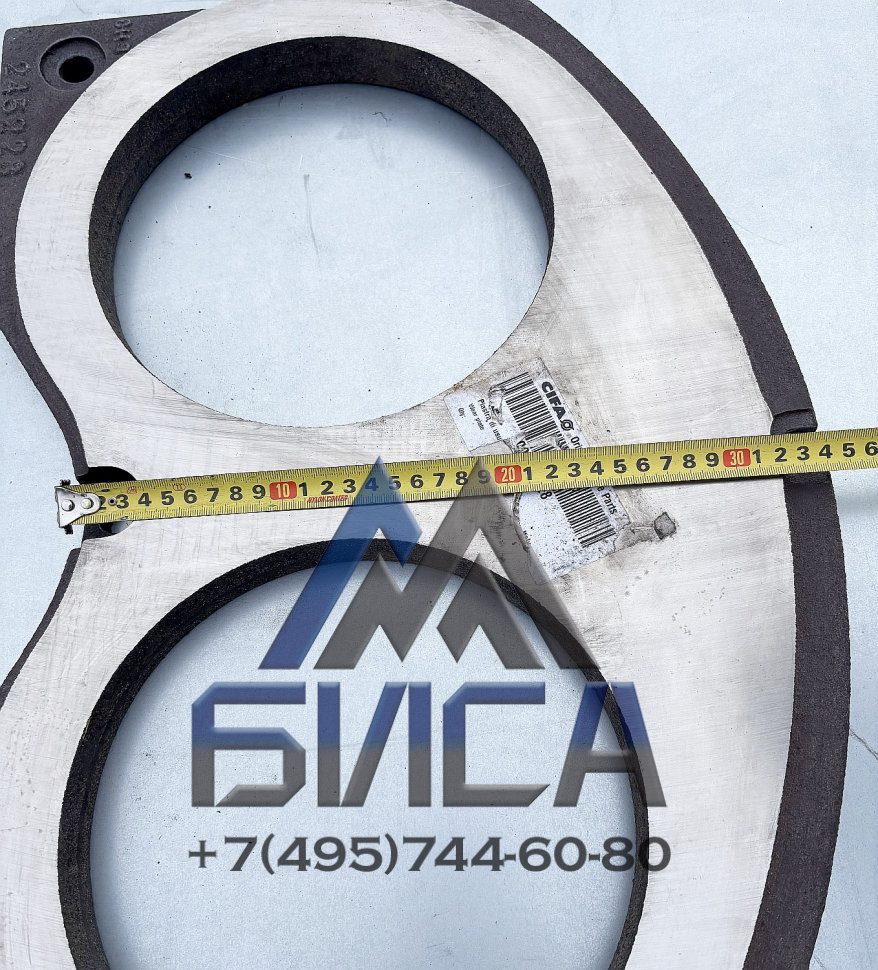

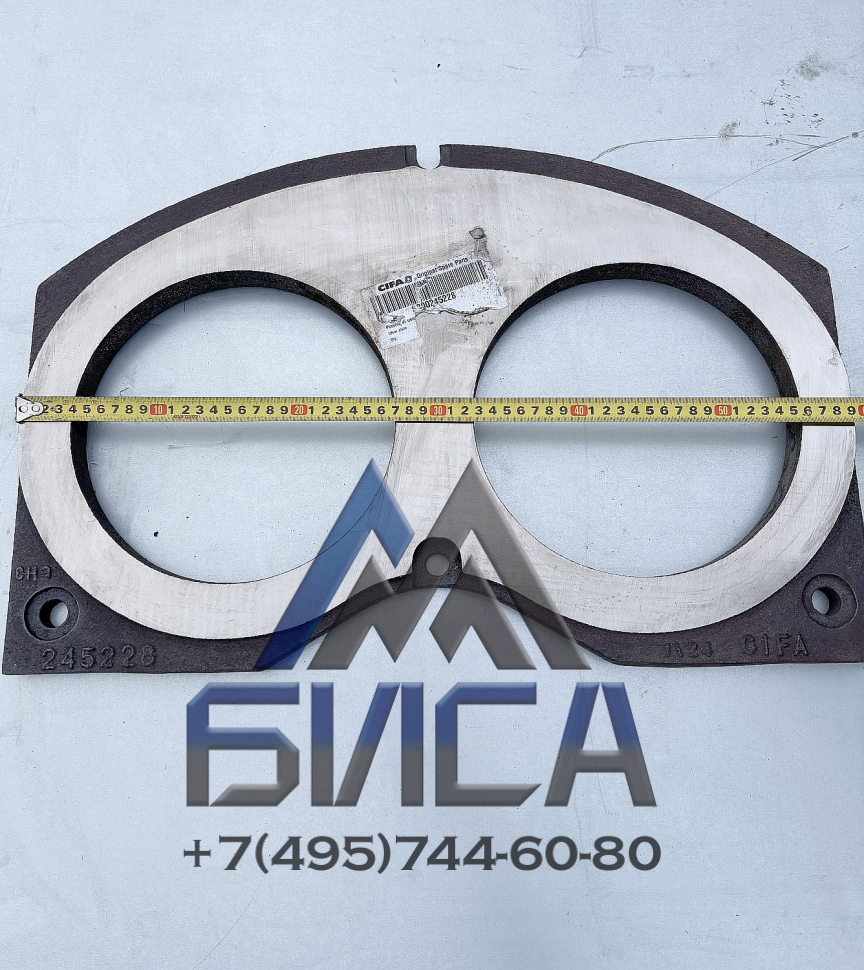

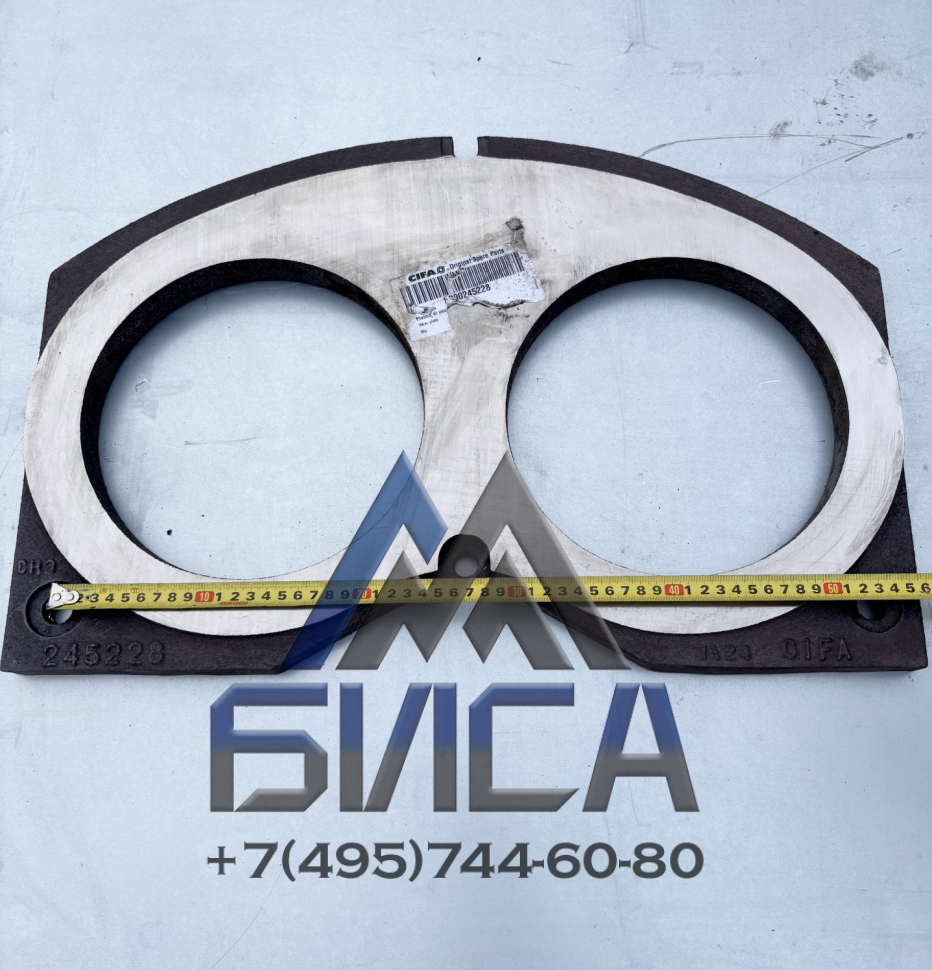

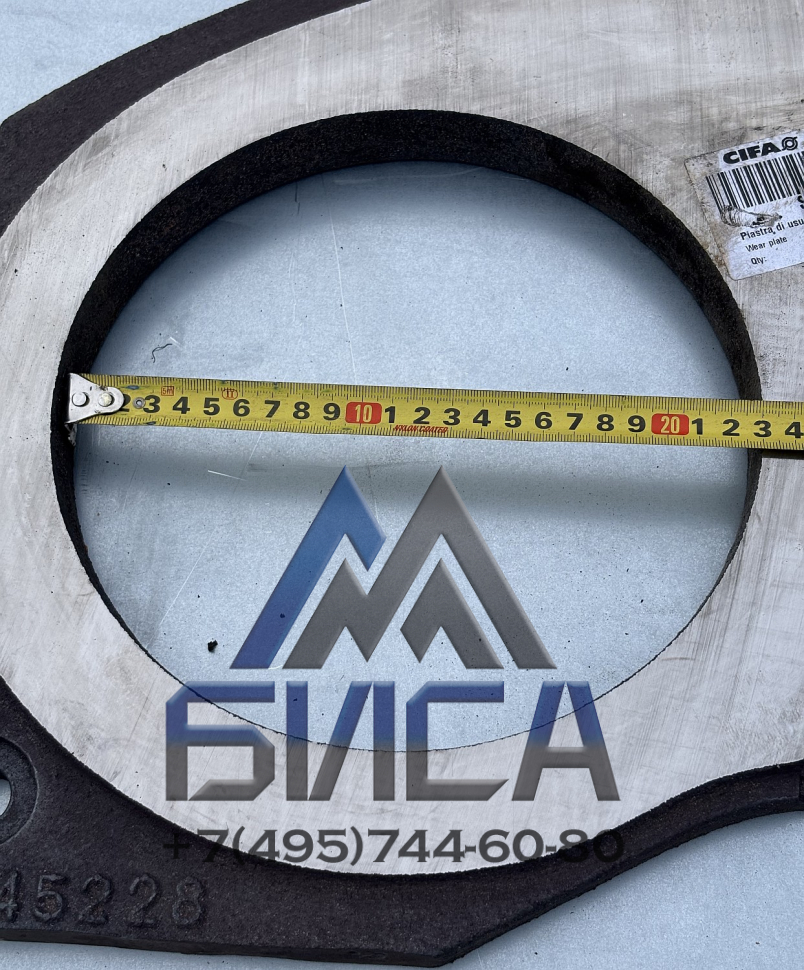

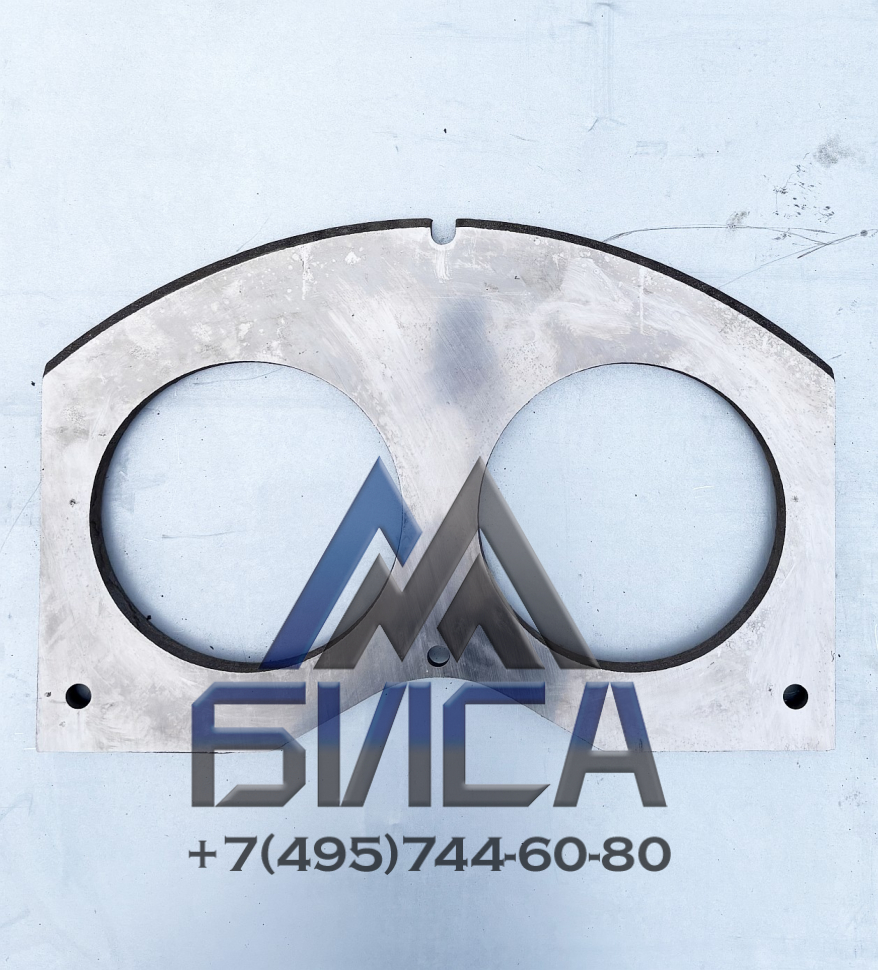

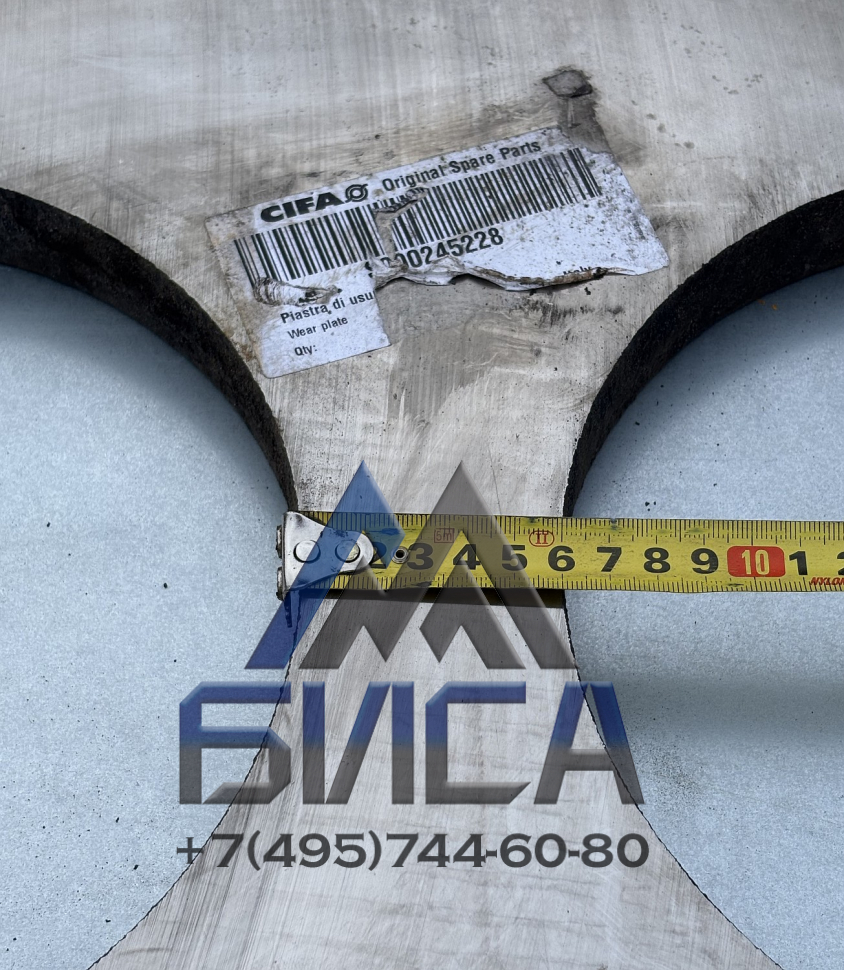

Плита шиберная DN230 CIFA (Италия)

Плита истирания (шиберная) оригинальная DN230 CIFA (Италия) 245228, 1032592

Плита истирания (очковая плита, шиберная плита) с каталожным номером 245228 — это одна из ключевых расходных деталей в узле переключения потока бетононасосов CIFA. Изделие устанавливается в приёмный бункер и служит направляющей и уплотнительной поверхностью для режущего (шиберного) кольца S-клапана. Благодаря высокой износостойкости и прецизионной геометрии плита обеспечивает герметичность и стабильное давление при подаче бетонной смеси.

Основные каталожные номера и маркировка

• Производитель: CIFA (Compagnia Italiana Forme Acciaio, Италия).
• Оригинальный артикул производителя (OEM): 245228.
• Дополнительный OEM / номер ремкомплекта: 1032592.
• MI-номер / международный код: 371.055659.
• Тип изделия: плита истирания (шиберная плита, spectacle wear plate) для S-клапана.

Технические характеристики и конструкция

• Номинальный диаметр: DN230 (230 мм).
• Тип качающего узла / серия: HPG 1808/1113 IF9 (HPG S9).
• Конструктивная форма: плоская стальная плита с двумя сквозными отверстиями («очковая» плита).
• Материал основы: высокопрочная износостойкая сталь (Q235B, S35C).
• Установка: фиксируется на корпусе загрузочного бункера с помощью штатных болтов.

Назначение и принцип работы

Плита истирания 245228 устанавливается внутри приёмного бункера бетононасоса в зоне качающегося S-клапана. Она работает в паре с режущим (шиберным) кольцом, закреплённым на самом S-клапане.

Во время работы насоса S-клапан вместе с кольцом скользит по зеркальной поверхности плиты. При движении он попеременно открывает и закрывает отверстия бетонирующих цилиндров, обеспечивая непрерывную, пульсирующую подачу бетона от всасывания из бункера до нагнетания в магистральный бетоновод.

Поскольку S-клапан постоянно перемещается под давлением бетонной смеси, а сама плита находится в прямом контакте с абразивным материалом, вся пара («режущее кольцо – плита истирания») является расходной и требует периодической замены для сохранения герметичности и производительности насоса.
