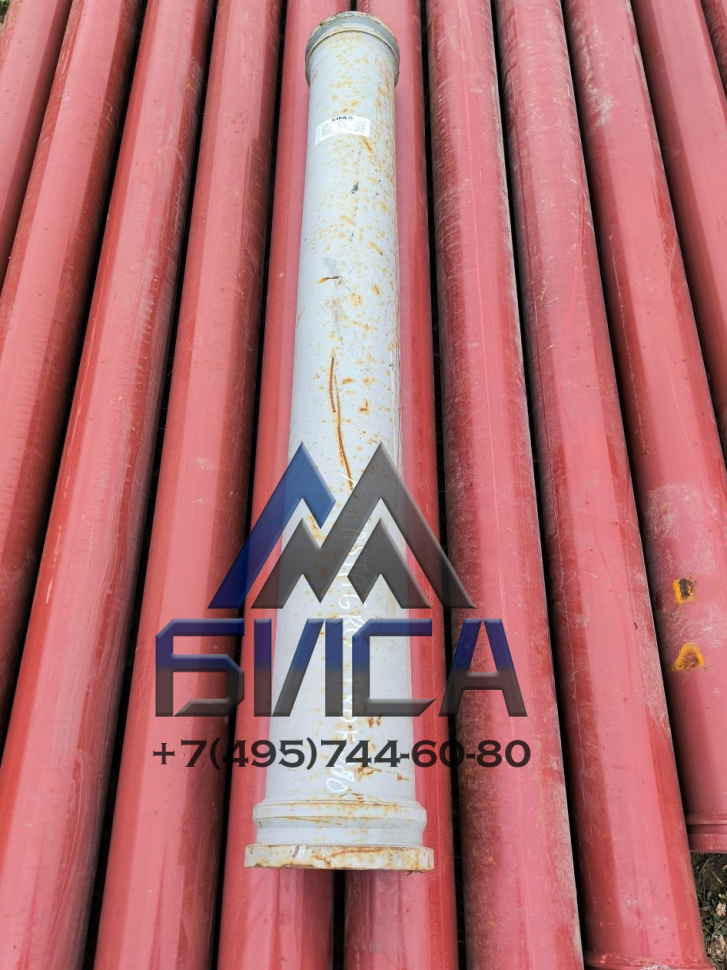

Разгонная труба двухслойная (7+3мм) DN150-125 L1290 ZX200-SK168 CIFA

Разгонная труба двухслойная (7+3 мм) DN150-125 L1290 ZX200-SK168 CIFA S1026125

Назначение:
Разгонная труба (конусная) служит для сопряжения бетоноводов разного диаметра (DN150 → DN125) на выходе из бетононасоса CIFA. Устанавливается между шиберным узлом (или поворотной колонной) и первой секцией бетоновода. Обеспечивает плавный переход бетонной смеси, снижая турбулентность и абразивный износ.

Конструкция:

• Двухслойная (биметаллическая): наружный слой (3 мм) — конструкционная сталь (несёт нагрузку, приварка фланцев), внутренний слой (7 мм) — износостойкая легированная сталь.

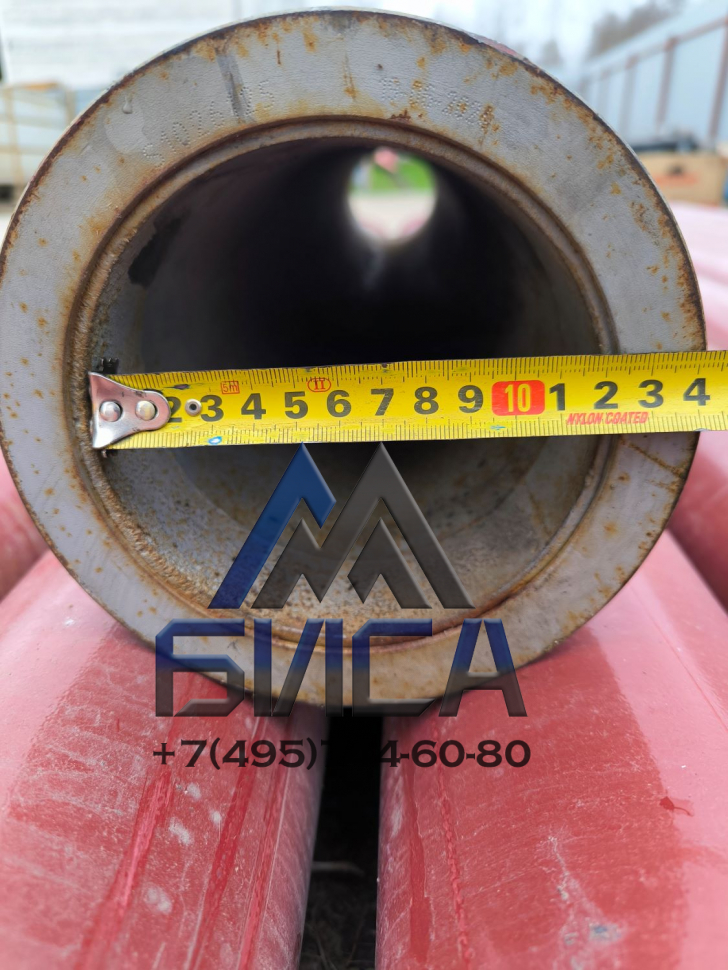

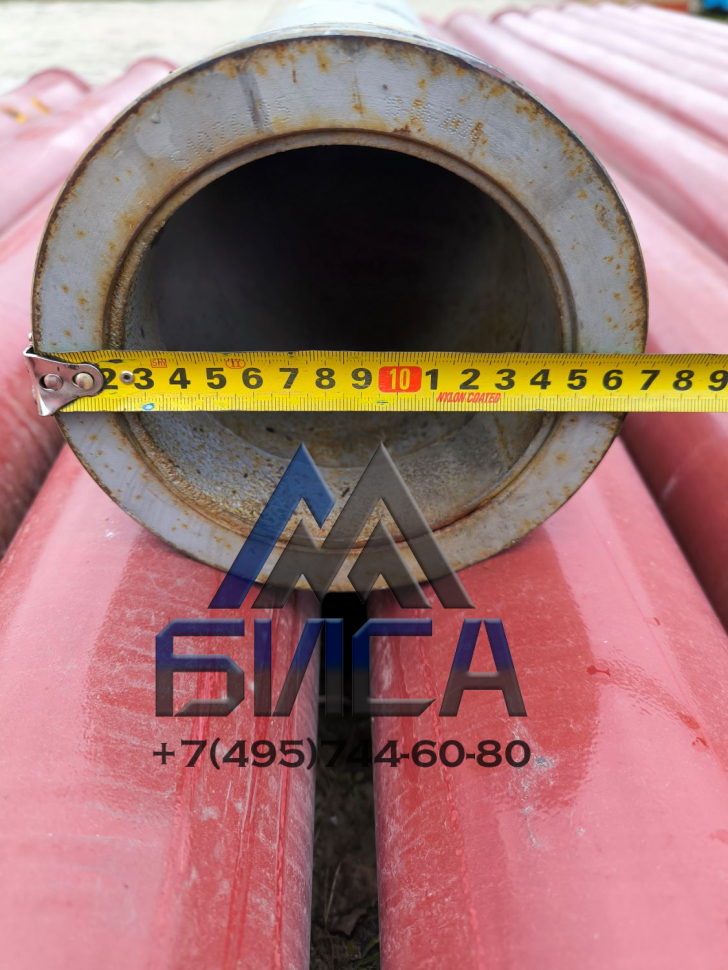

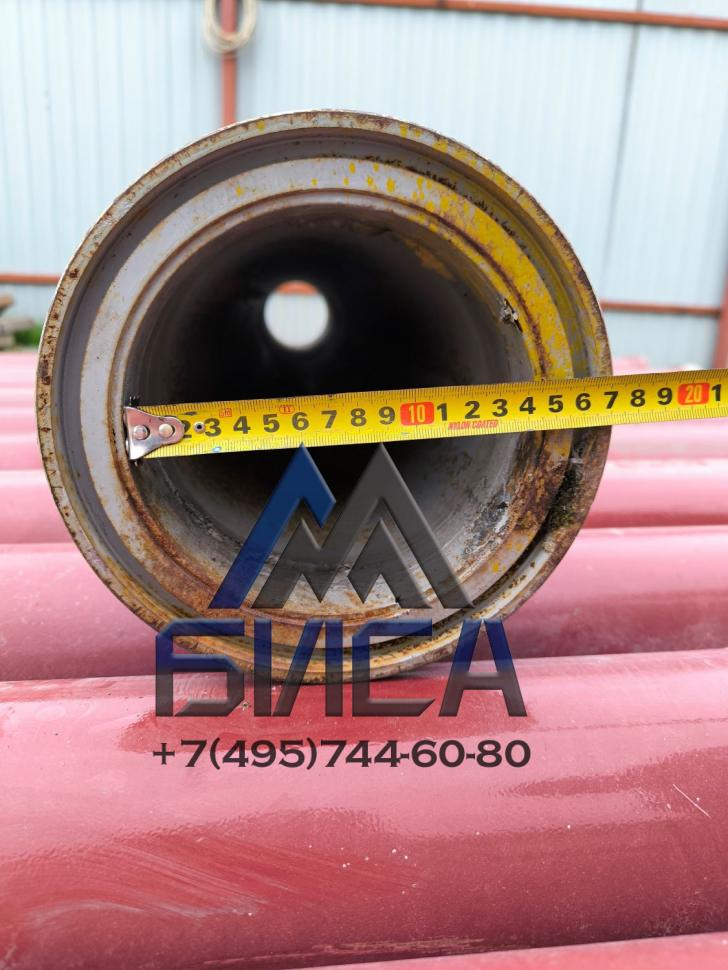

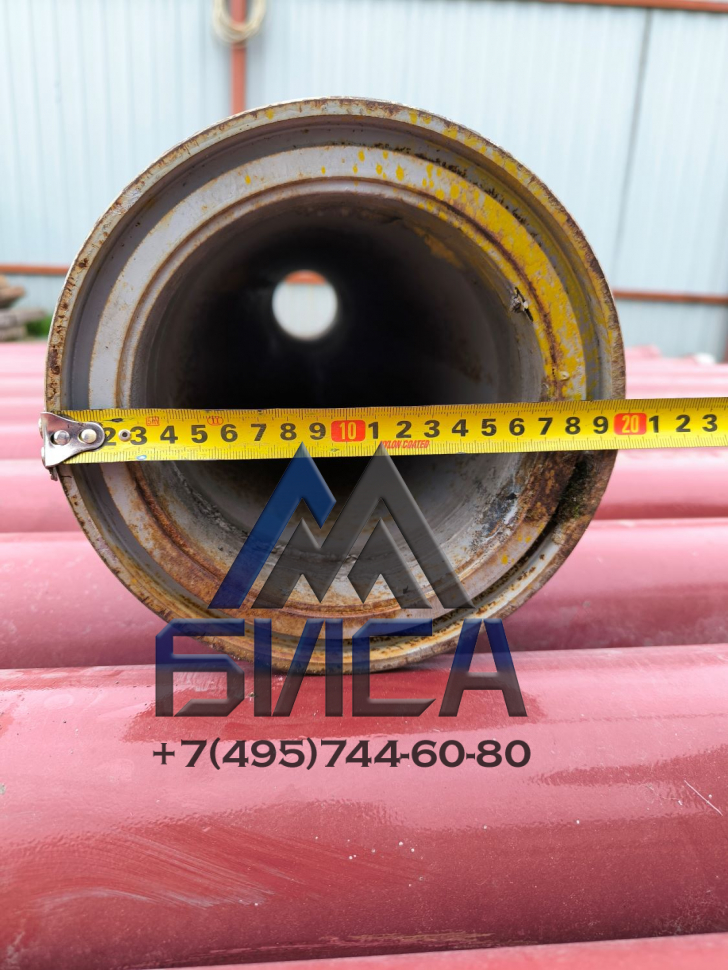

• Конусный переход: DN150 (вход) → DN125 (выход).

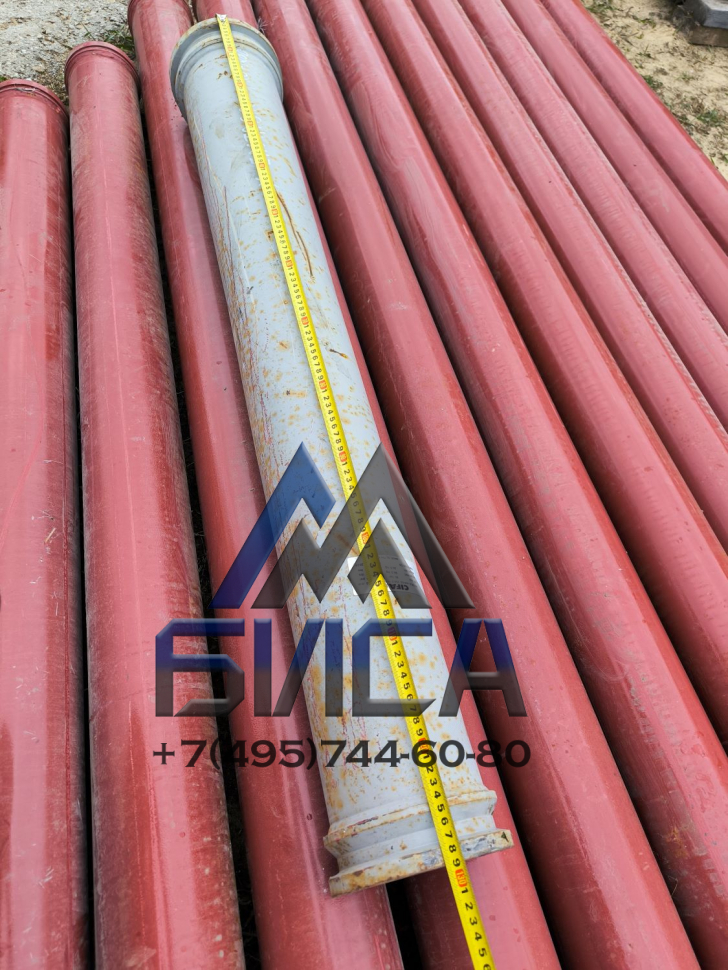

• Длина: 1290 мм.

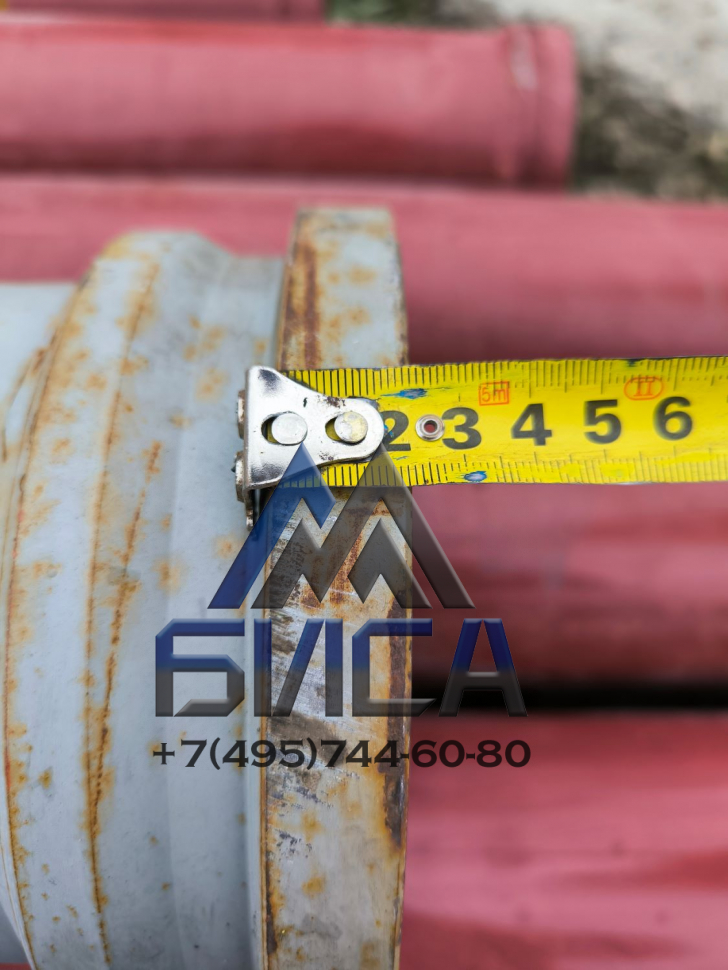

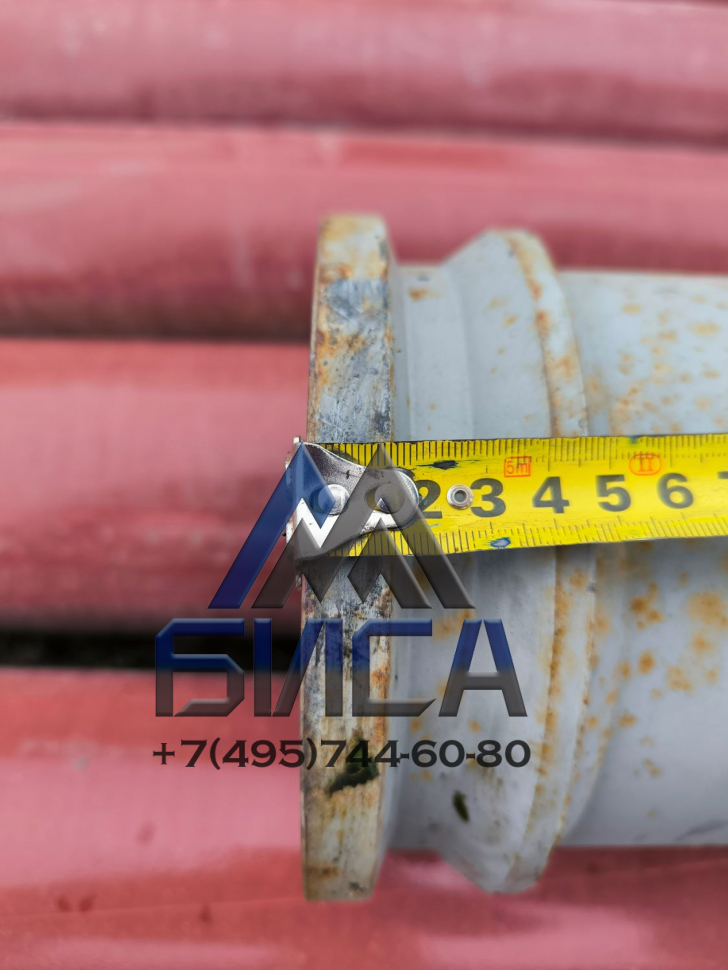

• Размер фланцев: ZX200-SK168 .

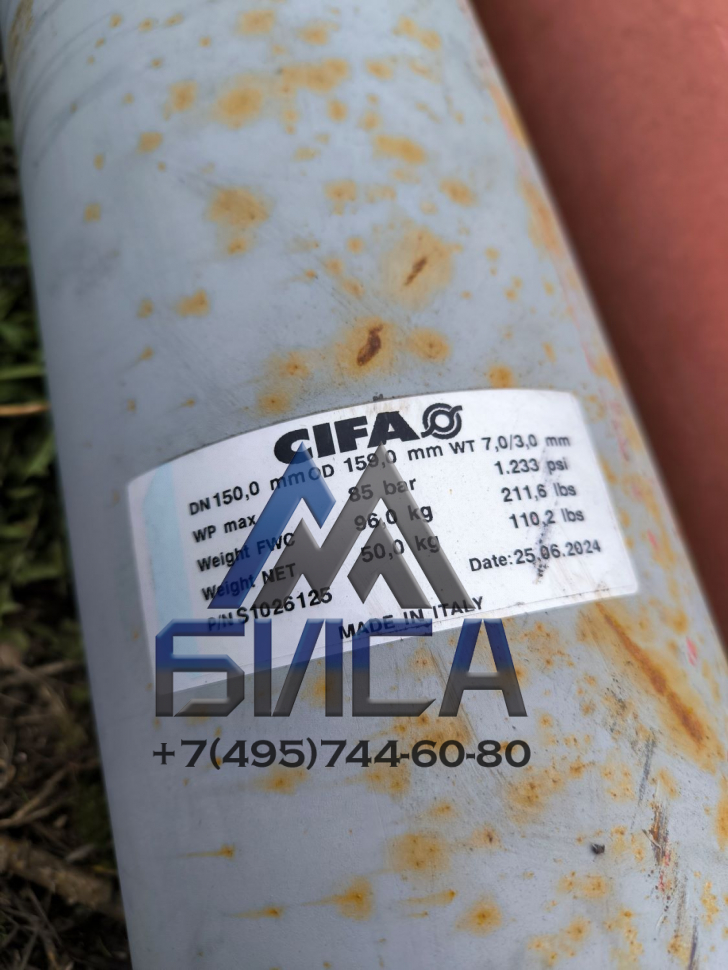

• Оригинальный артикул CIFA: S1026125.

Применяемость:
Автобетононасосы CIFA

Признаки износа:

• Прорыв внутреннего износостойкого слоя до наружной трубы (течь бетонного раствора)
• Локальное истончение стенки
• Сколы / раковины во внутреннем слое
• Износ сварных швов в месте перехода диаметров

Замена: Планово при толщине износостойкого слоя менее 1–1,5 мм (замеряется ультразвуковым толщиномером). При установке использовать новые резиновые уплотнения (манжеты) и контролировать центровку фланцев.
