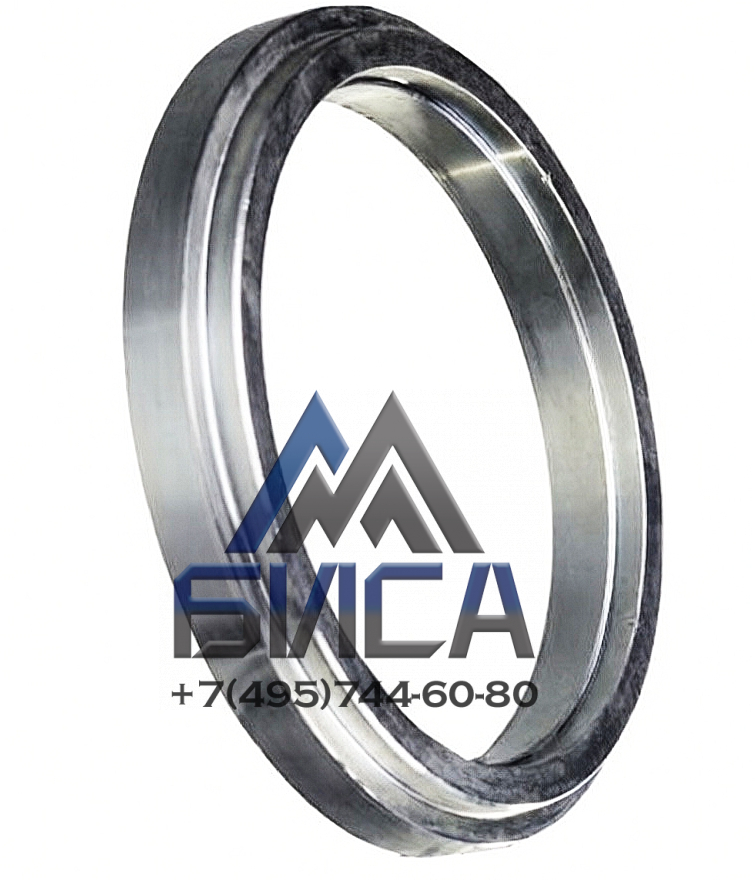

Фланец бетоновода, PUTZMEISTER, DN125, ZXM

Фланец бетоновода DN125 PUTZMEISTER (переходник ZXM) 267832008, 56010202

Оригинальный фланец (приварное кольцо) для бетоновода диаметром DN125, предназначенный для бетононасосной техники PUTZMEISTER. Используется для изготовления или ремонта звеньев бетоновода, а также в качестве переходного элемента в системе ZXM.

Ключевые особенности:

• Оригинальное изделие PUTZMEISTER, обеспечивающее точное соответствие геометрии замковой части.
• Предназначен для приварки к трубе для создания готового звена бетоновода.
• Используется в системе ZXM — специальных переходных элементах для соединения компонентов.
• Высокопрочная сталь, устойчивая к динамическим нагрузкам при перекачивании бетона.
• Прецизионная обработка посадочных поверхностей для надежной герметизации.

Технические характеристики:

• Производитель: PUTZMEISTER
• Оригинальный артикул (основной): 267832008
• Дополнительный артикул: 56010202
• Тип изделия: Приварной фланец (Welding ring)
• Система: ZXM125-5 1/2
• Номинальный диаметр (DN): 125 мм
• Тип соединения: Быстроразъемный замок (для DN125)

Применение:

Фланец предназначен для приварки к трубе соответствующего диаметра с целью создания готового звена бетоновода (прямой трубы, колена или переходника). Используется при:

• Изготовлении нестандартных звеньев бетоновода.
• Ремонте изношенных труб с заменой замковой части.
• Сборке переходных элементов системы ZXM для соединения компонентов PUTZMEISTER.

Инструкция по монтажу (сварка):

• Подготовьте торец трубы: очистите от загрязнений, снимите фаску под сварку.
• Наденьте фланец на трубу до упора в специальный буртик (при наличии) или с соблюдением необходимого вылета.
• Зафиксируйте фланец на трубе прихватками в нескольких точках, строго контролируя перпендикулярность фланца оси трубы.
• Выполните сплошной сварной шов по всему периметру соединения.
• Используйте соответствующие сварочные материалы, рекомендованные для высокопрочных сталей.
• После сварки проверьте геометрию замковой части и при необходимости обработайте сварной шов.
• Установите уплотнительное кольцо перед эксплуатацией.

Важно и рекомендации:

• При сварке соблюдайте технологию, исключающую перегрев и деформацию посадочных поверхностей фланца.
• Перед приваркой убедитесь, что фланец соответствует типу замковой системы вашего оборудования.
• Используйте только качественные трубы, подходящие по диаметру и толщине стенки.
• После изготовления звена проверьте его совместимость с ответными замками и уплотнениями.
• При заказе для точной идентификации указывайте артикул 267832008 или 56010202, а также обозначение ZXM125-5 1/2.
